Funciones
●VS = 5 V, TA = 25 °C, valores típicos a menos que se especifique
●Voltaje de compensación de entrada 0.2 mV
●Voltaje de compensación de entrada (máximo sobre temperatura) 1 mV
●Corriente de polarización de entrada 0.2 pA
●Retardo de propagación (OD = 50 mV) 120 ns
●Baja corriente de suministro 300 μA
●CMRR 100 dB
●PSRR 110 dB
●Rango de temperatura extendido de -40 ° C a + 125 ° C
●Salida Push-Pull
●Ideal para aplicaciones de suministro único de 2,7 V y 5 V
●Disponible en paquetes que ahorran espacio:

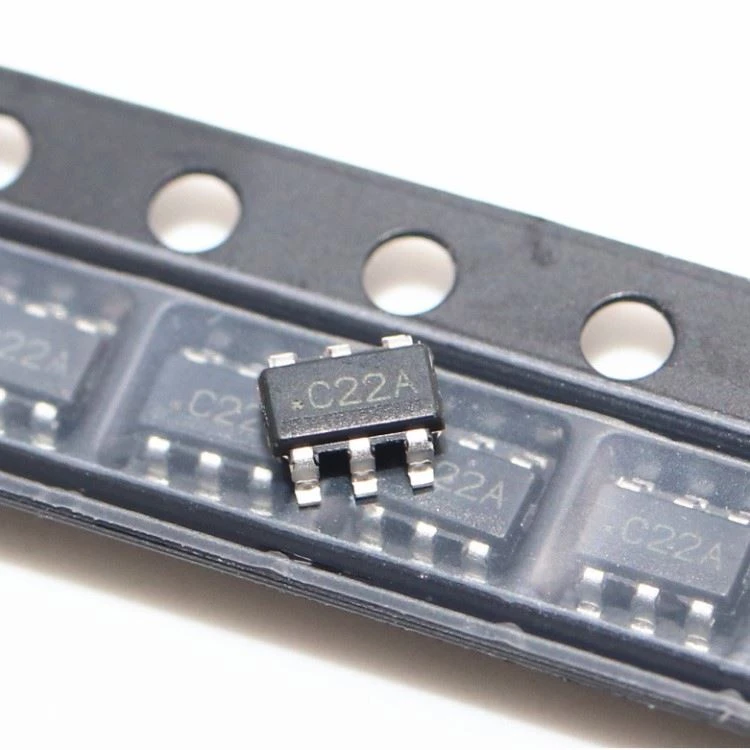

– SOT-23 de 6 pines (sencillo con apagado)
– SOIC de 8 pines (sencillo con apagado)
– SOIC de 8 pines y VSSOP (dual sin apagado)
●LMV762Q-Q1 está calificado para aplicaciones automotrices
●AEC-Q100 calificado con los siguientes resultados:
– Grado de temperatura del dispositivo 1: rango de temperatura ambiente de funcionamiento de –40 °C a +125 °C
– Clasificación ESD del dispositivo HBM Nivel 1C
– Dispositivo CDM ESD Clasificación Nivel M2
Aplicaciones
● Sistemas portátiles y alimentados por baterías
●Escáneres
●Decodificadores
● Receptor de línea diferencial de alta velocidad
●Comparadores de ventanas
●Detectores de cruce cero
●Circuitos de muestreo de alta velocidad
●Automoción
Descripción
Los dispositivos LMV76x son comparadores de precisión destinados a aplicaciones que requieren bajo ruido y bajo voltaje de compensación de entrada. El LMV761 single tiene un pin de apagado que se puede utilizar para desactivar el dispositivo y reducir la corriente de alimentación. El LMV761 está disponible en un paquete SOT-23 de 6 pines o SOIC de 8 pines que ahorra espacio. El LMV762 dual está disponible en paquete SOIC o VSSOP de 8 pines. El LMV762Q-Q1 está disponible en los paquetes VSSOP y SOIC.
Estos dispositivos cuentan con una entrada CMOS y una etapa de salida push-pull. La etapa de salida push-pull elimina la necesidad de una resistencia pullup externa.
Los LMV76x están diseñados para satisfacer las demandas de tamaño pequeño, baja potencia y alto rendimiento requeridas por la electrónica portátil y que funciona con baterías.
El voltaje de compensación de entrada tiene un valor típico de 200 μV a temperatura ambiente y un límite de 1 mV sobre la temperatura.
