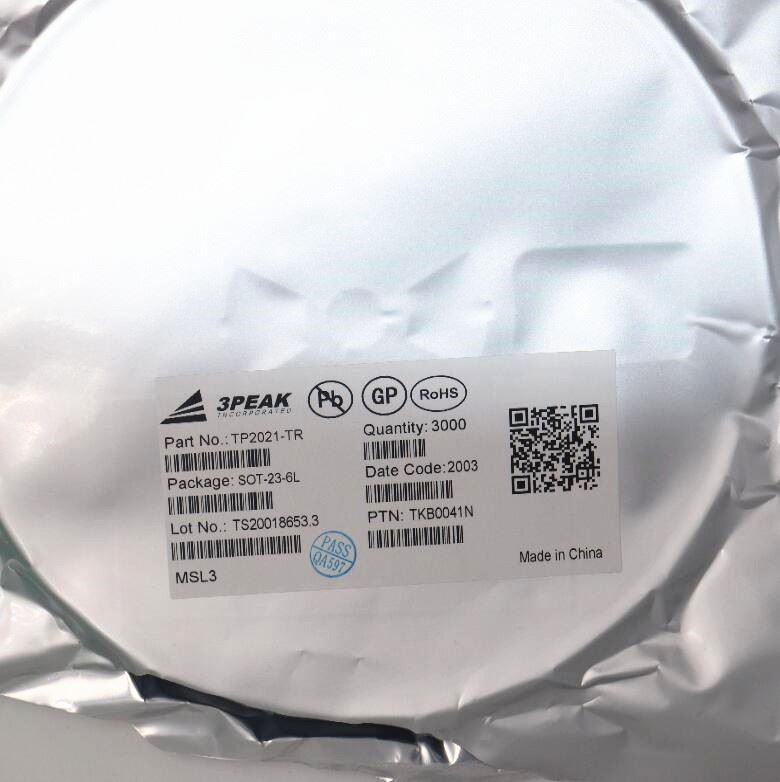

TP2021-TR

Funciones

●Corriente de suministro ultra baja: comparador de 390 nA con referencia

●Referencia interna de 1.248V ±1.4%

●Tiempo de respuesta rápido: retraso de propagación de 13 μs, con overdrive de 100 mV

●Histéresis interna para una conmutación limpia

●Voltaje de compensación: ±2.0 mV máximo

●Deriva de temperatura de voltaje de compensación: 0.3 μV / ° C

●Corriente de polarización de entrada: 6 pA típico

●El rango de modo común de entrada se extiende 200 mV

●Salida Push-Pull con capacidad de accionamiento de ±25 mA

●Versión de salida de drenaje abierto disponible: TP2025

●Sin inversión de fase para entradas sobrecargadas

●Bajo voltaje de alimentación: 1.8V a 5.5V

●Paquete SC70 / SOT23 ecológico que ahorra espacio

Aplicaciones

● Monitoreo / Administración de la batería

● Circuitos de alarma y monitoreo

●Detectores de umbral / discriminadores

●Detección en tierra o línea de suministro

●Osciladores y temporizadores RC

●Comunicaciones móviles y portátiles

●Sistemas de potencia ultrabaja

Descripción

El TP2021 tiene una etapa de salida push-pull con cargas de hasta 25mA. El TP2025 tiene una etapa de salida de drenaje abierto que lo hace adecuado para el diseño de sistemas de voltaje mixto. Ambos cuentan con una referencia de 1.248V ±1.4% en chip y consumen una corriente de suministro ultra baja de solo 440nA (máx.). El TP202x incorpora las técnicas de diseño patentadas y patentadas de 3PEAK para lograr el mejor rendimiento de clase mundial entre todos los comparadores de nanopotencia. Ambos tienen un tiempo de respuesta rápido de 13μs bajo suministro de 1.8V a 5.5V. La histéresis de entrada interna elimina la conmutación de salida debido al voltaje de ruido de entrada interno, reduciendo el consumo de corriente. Tienen un rango de modo común de entrada de 200 mV más allá de los rieles de alimentación, y operan hasta +1.8V. La referencia de voltaje integrada de 1.248V ofrece una baja deriva de 120ppm / °C, es estable con una carga capacitiva de hasta 10nF y puede proporcionar hasta 25mA de corriente de salida. Estas características hacen que el TP202x sea ideal para todos los monitoreos / administración de baterías de 2 celdas.

El TP202x está disponible en el pequeño paquete SC70 /SOT23 para diseños que conservan el espacio. Ambas versiones están especificadas para el rango de temperatura de –40°C a +85°C.
