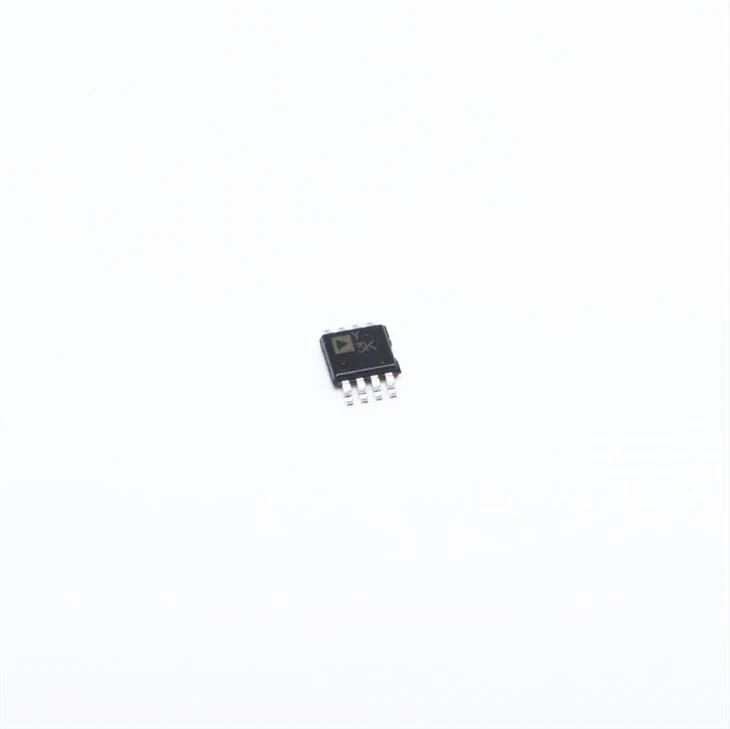

AD8218BRMZ

DESCRIPCIÓN GENERAL



El AD8218 es un amplificador de derivación de corriente de alta resolución y alto voltaje. Cuenta con una ganancia establecida de 20 V/V, con un error de ganancia máximo de ±0,35 por ciento en todo el rango de temperatura. El voltaje de salida protegido interactúa directamente con cualquier convertidor típico. El AD8218 ofrece un excelente rechazo de modo común de entrada de 4 V a 80 V. El AD8218 realiza mediciones de corriente bidireccionales a través de una resistencia de derivación en una variedad de aplicaciones industriales y de telecomunicaciones, incluido el control de motores, la administración de baterías y el control de polarización del amplificador de potencia de la estación base.



El AD8218 ofrece un rendimiento innovador en todo el rango de temperatura de −40 grados a más 125 grados. Cuenta con un núcleo de desviación cero, lo que conduce a una deriva de compensación típica de ±100 nV/grado en todo el rango de temperatura de funcionamiento y el rango de voltaje de modo común. Se presta especial atención al mantenimiento de la linealidad de salida en todo el rango de voltaje diferencial de entrada de 0 mV a ~250 mV. El AD8218 también incluye una referencia interna de 80 mV que se puede habilitar para un rango dinámico óptimo en aplicaciones de detección de corriente unidireccional. El voltaje de compensación de entrada típico es de ±50 µV.



El AD8218 se ofrece en un 8-paquete principal MSOP y un 8-paquete principal LFCSP.

CARACTERÍSTICAS

·Alto rango de voltaje de modo común

-Funcionamiento de 4 V a 80 V

−0.3 V a más 85 V de supervivencia

·Tensión de salida amortiguada

·Ganancia=20 V/V

·Amplio rango de temperatura de funcionamiento: −40 grados a más 125 grados

·Excelente rendimiento de CA y CC

Deriva de compensación típica de ±100 nV/grado

Compensación típica de ±50 µV

Deriva de ganancia típica de ±5 ppm/grado

CMRR típico de 110 dB en CC



APLICACIONES

·Detección de corriente de lado alto

-Telecomunicaciones de 48 V

-Administración de energía

-Estaciones base

-Control de motores bidireccional

-Fuentes de corriente de alto voltaje de precisión
