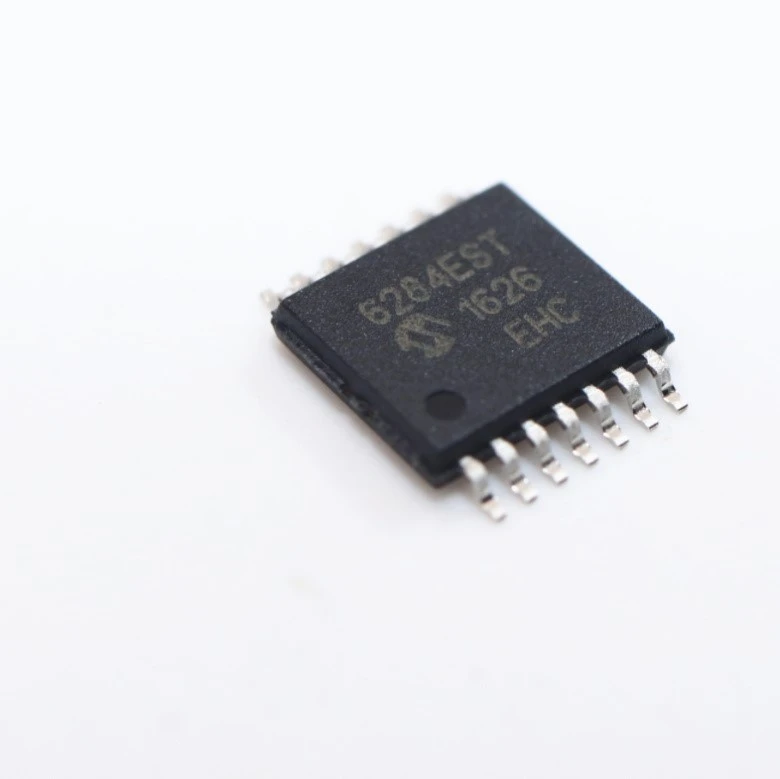

MCP6284-E

Funciones

●Producto de ancho de banda de ganancia: 5 MHz

●Corriente de alimentación: IQ = 450 μA • Voltaje de alimentación: 2.2V a 6.0V

● Entrada / salida de riel a riel

●Rango de temperatura extendido: -40 ° C a + 125 ° C

●Disponible en paquetes single, dual y cuádruple

●Sencillo con CS (MCP6283)

●Dual con CS (MCP6285)

Aplicaciones

●Amplificador de fotodiodo

●Filtros analógicos

●Cuadernos y PDAs

●Automoción

●Sistemas alimentados por baterías

Descripción

La serie de amplificadores operacionales MCP6281/1R/2/3/4/5 de Microchip Technology Inc. proporciona un amplio ancho de banda para la corriente. La serie presenta un producto de ancho de banda de ganancia de 5MHz y un margen de afase de 65 °. Esta familia también opera desde un solo voltaje de alimentación tan bajo como 2.2V, mientras que consume una corriente de reposo de 450 μA. Además, el MCP6281/1R/2/3/4/5 admite la oscilación de entrada y salida de riel a riel, con un rango de voltaje de entrada de modo común de VDD + 300 mV a VSS - 300 mV. El MCP6285 tiene una entrada Chip Select (CS) para amplificadores operacionales duales en un paquete de 8 pines. Este dispositivo se fabrica en cascada los dos amplificadores operacionales (la salida del amplificador operacional A conectada a la entrada no inversora del amplificador operacional B). La entrada CS pone el dispositivo en modo de bajo consumo.
