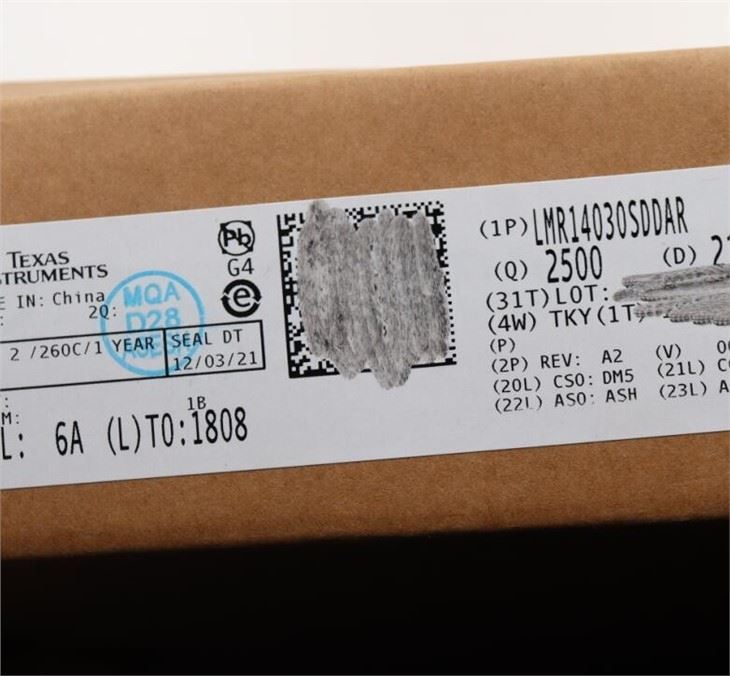

LMR14030SDDAR

Descripción



El LMR14030 es un regulador reductor de 40 V, 3,5 A con un MOSFET de lado alto integrado. con un amplio rango de entrada de 4 V a 40 V, es adecuado para varios aplicaciones desde industriales hasta automotrices para energía acondicionado de fuentes no reguladas. Él la corriente de reposo del regulador es de 40 µA en modo de reposo,que es adecuado para sistemas alimentados por batería. Un corriente ultrabaja de 1 μA en modo apagado puede prolongar la vida de la batería. Una amplia conmutación ajustable rango de frecuencia permite eficiencia o externa tamaño del componente a optimizar. Bucle interno compensación significa que el usuario está libre de la tediosa tarea de diseño de compensación de bucle. Esto también minimiza los componentes externos del dispositivo. UN la entrada de habilitación de precisión permite la simplificación de control del regulador y secuenciación de potencia del sistema. Él El dispositivo también tiene funciones de protección integradas, como límite de corriente ciclo a ciclo, detección térmica y apagado debido a la disipación de energía excesiva, y protección contra sobretensiones de salida.



Características

• Rango de entrada de 4 V a 40 V

• Corriente de salida continua de 3,5 A

• Corriente de reposo operativa ultra baja de 40 µA

• MOSFET de lado alto de 90 mΩ

• Tiempo mínimo de encendido: 75 ns

• Control de modo actual

• Frecuencia de conmutación ajustable de 200 kHz a 2,5 MHz

• Sincronización de frecuencia con reloj externo

• Compensación interna por facilidad de uso

• Operación de ciclo de trabajo alto admitida

• Entrada de habilitación de precisión

• Corriente de apagado de 1 µA

• Arranque suave externo

• Protección Térmica, Sobretensión y Cortocircuito

• 8-Pin HSOIC con paquete PowerPAD™



Aplicaciones



• Regulación de baterías automotrices

• Fuentes de alimentación industriales

• Sistemas de telecomunicaciones y datacom

• Sistema alimentado por batería
