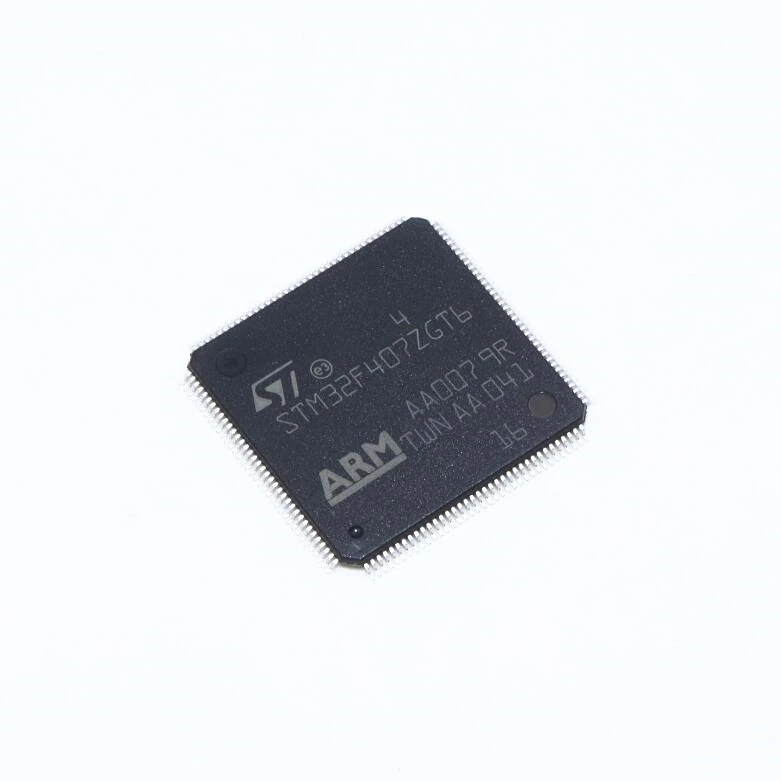

STM32F407ZGT6

Funciones

•Núcleo: CPU ARM Cortex-M4™ de 32 bits con FPU, acelerador adaptativo en tiempo real (acelerador™ ART) que permite la ejecución de estado de 0 esperas desde la memoria Flash, frecuencia de hasta 168 MHz, unidad de protección de memoria, 210 DMIPS / 1.25 DMIPS / MHz (Dhrystone 2.1) e instrucciones DSP

• Recuerdos

– Hasta 1 Mbyte de memoria Flash

– Hasta 192 + 4 Kbytes de SRAM, incluidos 64 Kbyte de RAM de datos CCM (memoria acoplada al núcleo)

– Controlador de memoria estática flexible compatible con memorias Compact Flash, SRAM, PSRAM, NOR y NAND

• Convertidores A/D de 3×12 bits y 2,4 MSPS: hasta 24 canales y 7,2 MSPS en modo triple intercalado

• Convertidores D/A de 2×12 bits

• DMA de uso general: controlador DMA de 16 flujos con FIFO y soporte de ráfaga

• Modo de depuración

– Depuración de cables serie (SWD) e interfaces JTAG

– Macrocélula™ de traza integrada Cortex-M4

• Hasta 140 puertos de E/S con capacidad de interrupción

– Hasta 136 E/S rápidas de hasta 84 MHz

– Hasta 138 E/S tolerantes a 5 V

• Hasta 15 interfaces de comunicación

– Hasta 3 × interfaces I2C (SMBus/PMBus)

– Hasta 4 USARTs/2 UART (10,5 Mbit/s, interfaz ISO 7816, LIN, IrDA, control de módem)

– Hasta 3 SPI (42 Mbits/s), 2 con I2S dúplex completo muxed para lograr una precisión de clase de audio a través de PLL de audio interno o reloj externo

– 2 interfaces × CAN (2.0B activas)

– Interfaz SDIO

• Conectividad avanzada

– Dispositivo / host / controlador OTG usb 2.0 de velocidad completa con PHY en chip

– Controlador USB 2.0 de alta velocidad / dispositivo / host / OTG de velocidad completa con DMA dedicado, PHY de velocidad completa en chip y ULPI

– MAC Ethernet 10/100 con DMA dedicado: soporta hardware IEEE 1588v2, MII/RMII

• Interfaz de cámara paralela de 8 a 14 bits de hasta 54 Mbytes/s

• Verdadero generador de números aleatorios

• Unidad de cálculo CRC

• ID único de 96 bits

• RTC: precisión de subsecones, calendario de hardware
