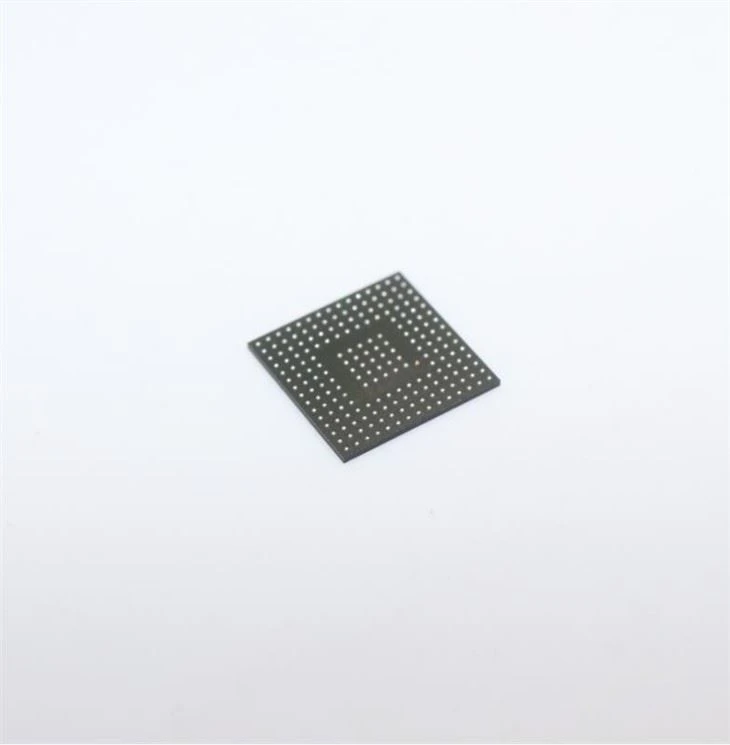

STM32F429IIH6

Características

• Recuerdos

– Hasta 2 MB de memoria Flash organizada en dos bancos que permiten leer mientras se escribe

– Hasta 256 más 4 KB de SRAM, incluidos 64-KB de RAM de datos CCM (memoria acoplada al núcleo)

Memorias CompactFlash/NOR/NAND

• Interfaz paralela LCD, modos 8080/6800

• Chrom-ART Accelerator™ para la creación de contenido gráfico mejorado (DMA2D)

• Gestión de reloj, reinicio y suministro

– Alimentación de aplicación de 1,7 V a 3,6 V y E/S

– POR, PDR, PVD y BOR

– Oscilador de cristal de 4-a-26 MHz

– RC interno ajustado de fábrica de 16 MHz (1 por ciento de precisión)

– Oscilador de 32 kHz para RTC con calibración

– RC interno de 32 kHz con calibración

• Bajo consumo

– Modos de suspensión, parada y espera

– Suministro de VBAT para RTC, registros de respaldo de 20 × 32 bits más SRAM de respaldo opcional de 4 KB

• ADC de 3×12-bits, 2,4 MSPS: hasta 24 canales y 7,2 MSPS en modo triple intercalado

• Convertidores D/A de 2×12-bits

• DMA de uso general: 16-controlador DMA de transmisión con FIFO y compatibilidad con ráfagas

• Hasta 17 temporizadores: hasta doce 16-bits y dos 32-bits hasta 180 MHz, cada uno con hasta 4 IC/OC/PWM o contador de pulsos y entrada de codificador de cuadratura (incremental)

• Modo de depuración

– Interfaces SWD y JTAG

– Cortex-M4 Trace Macrocell™

• Conectividad avanzada

– USB 2.0 dispositivo/host/controlador OTG de velocidad completa con PHY en chip

– USB 2.0 dispositivo/host/controlador OTG de alta velocidad/velocidad completa con DMA dedicado, PHY de velocidad completa en chip y ULPI

– 10/100 Ethernet MAC con DMA dedicado: admite hardware IEEE 1588v2, MII/RMII

• Interfaz de cámara paralela de 8- a 14- bits de hasta 54 Mbytes/s

• Verdadero generador de números aleatorios

• Unidad de cálculo CRC

• RTC: precisión de subsegundos, calendario de hardware

• ID único de 96-bits
