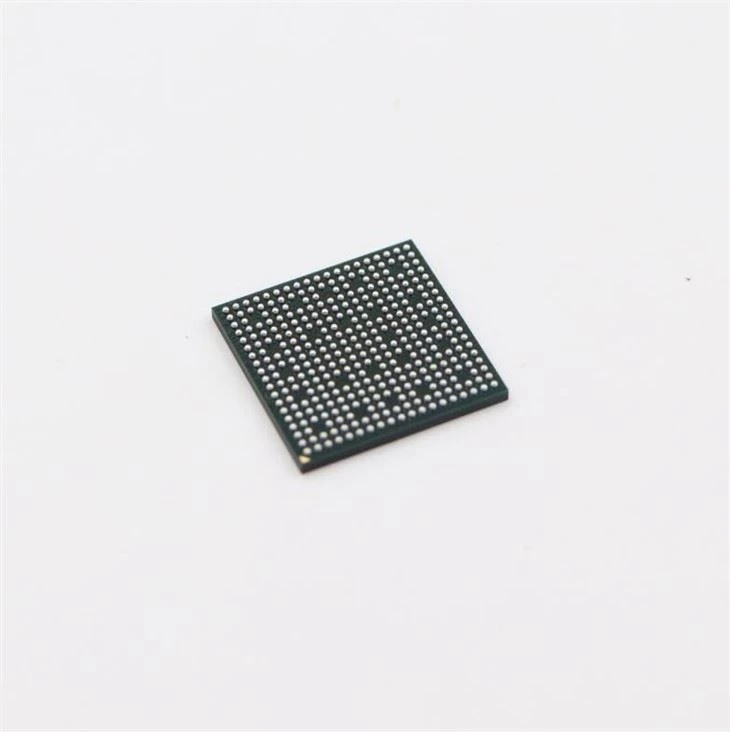

TMS320DM368ZCE

Características

• Reflejos

– Medios digitales de alto rendimiento Sistema en chip (DMSoC)

– Tasa de reloj de 432-MHz ARM926EJ-S

– Dos motores de coprocesadores de imagen de video (HDVICP, MJCP)

– Admite un rango de codificación, decodificación y Operaciones de calidad de video

– Subsistema de procesamiento de video

• Motor de detección de rostros HW

• Cambiar el tamaño del motor de 1/16x a 8x

• Interfaz 16-Bit Parallel AFE (front-end analógico) de hasta 120 MHz

• Interfaz 4:2:2 (8-/16-bit)

• 8-/16-bit YCC y hasta 24-bit RGB888 Salida digital

• 3 DAC para salida de video analógico HD

• Visualización en pantalla (OSD) del hardware

– Capaz de video 1080p 30fps H.264 Procesando

– Los periféricos incluyen EMAC, USB 2.0 OTG, DDR2/NAND, 5 SPI, 2 UART, 2MMC/SD/SDIO, Key Scan

– 8 Modos de Arranque Diferentes y Configurables Modos de ahorro de energía

– Pin a pin y software compatible con DM365

– Temperatura ampliada (-40ºC – 85ºC) disponible

– 3.3-V y 1.8-VI/O, 1.35-V Núcleo

– 338-Matriz de cuadrícula de pinball en proceso de 65 nm Tecnología

• Medios digitales de alto rendimiento Sistema en chip (DMSoC)

– Tasa de reloj de 432-MHz ARM926EJ-S

– Interfaz 4:2:2 (8-/16-bits)

– Capaz de video 1080p 30fps H.264 Procesando

– Pin compatible con procesadores DM365

– Totalmente compatible con software con ARM9™

– Temperatura extendida disponible para 432-MHz dispositivo

• Núcleo ARM926EJ-S™

– Compatibilidad con 32-Bit y 16-Bit (Modo Thumb®) Conjuntos de instrucciones

– Extensiones de instrucción DSP y ciclo único MAC

– Tecnología ARM® Jazelle®

– Lógica ICE-RT integrada para tiempo real Depurar

• Arquitectura de memoria ARM9

– Caché de instrucciones de 16 K bytes

– Caché de datos de 8K bytes

– RAM de 32K bytes

– ROM de 16K bytes

– Little Endian

• Dos coprocesadores de imagen de video (HDVICP, MJCP) Motores

–Admite un rango de codificación y decodificación Operaciones

– H.264, MPEG4, MPEG2, MJPEG, JPEG, WMV9/VC1

• Subsistema de procesamiento de video

– La parte delantera proporciona:

  • Motor de detección de rostros HW

  • Hardware IPIPE para imagen en tiempo real Procesando

   – Cambiar el tamaño del motor

    – Cambiar el tamaño de las imágenes de 1/16x a 8x

– Separar Horizontal/Vertical Control

– Dos rutas de salida simultáneas



• Interfaz IPIPE (IPIPEIF)

• Interfaz de sensor de imagen (ISIF) y CMOS Interfaz de cámara

• Interfaz 16-Bit Parallel AFE (front end analógico) de hasta 120 MHz

• Interfaz sin pegamento para video común Decodificadores

• BT.601/BT.656/BT.1120 Digital YCbCr Interfaz 4:2:2 (8-/16-bits)

• Módulo de histograma





Descripción



Los desarrolladores ahora pueden entregar video multiformato nítido hasta 1080p H.264 a 30 fps (codificación y decodificación de circuito cerrado) en sus diseños de video digital sin preocupaciones de soporte de formato de video, ancho de banda de red restringido, capacidad de almacenamiento de sistema limitada o costo con los nuevos procesadores de video TMS320DM368 DaVinci™ de Texas Instruments Incorporated (TI).



El DM368 es capaz de lograr procesamiento de video HD a 1080p 30 fps H.264 y es completamente compatible pin a pin con los procesadores DM365, utilizando el mismo núcleo ARM926EJ-S funcionando a 432 MHz. Este dispositivo DM368 basado en ARM9-es compatible con los códecs H.264BP/MP/HP, MPEG-4, MPEG-2, MJPEG y VC1/WMV9 calificados para producción, lo que brinda a los clientes la flexibilidad de seleccionar el códec de vídeo adecuado para su aplicación. Estos códecs se ejecutan en coprocesadores independientes (HDVICP y MJCP) que descargan todas las necesidades de compresión del núcleo ARM principal. Esto permite a los desarrolladores obtener un rendimiento óptimo de ARM para sus aplicaciones, incluidas sus necesidades multicanal, multitransmisión y multiformato.



Los diseñadores de videovigilancia logran una mayor eficiencia de compresión para proporcionar más almacenamiento sin forzar el ancho de banda de la red. Los desarrolladores de reproducción de medios y aplicaciones controladas por cámaras, como timbres de video, señalización digital, grabadoras de video digitales, reproductores multimedia portátiles y más, pueden aprovechar el bajo consumo de energía y garantizar la interoperabilidad, así como la escalabilidad del producto al aprovechar la conjunto completo de códecs compatibles con el DM368.



Junto con el video HD multiformato, el DM368 también cuenta con un conjunto de periféricos que ahorran a los desarrolladores el costo y la complejidad del sistema para permitir una interfaz perfecta para la mayoría de los dispositivos externos adicionales necesarios para las aplicaciones de video. La interfaz del sensor de imagen es lo suficientemente flexible como para admitir CCD, CMOS y varias otras interfaces, como BT.656, BT1120. El DM368 también ofrece un alto nivel de integración con soporte de pantalla HD, incluidos tres convertidores de digital a analógico (DAC) de video analógico HD de 10- bits incorporados, DDR2/mDDR, Ethernet MAC, USB 2.0, audio integrado , interfaz de puerto de host (HPI), convertidor de analógico a digital y muchas más características que ahorran a los desarrolladores costos generales del sistema, así como espacio en sus placas de circuitos, lo que permite un diseño más delgado y elegante.
