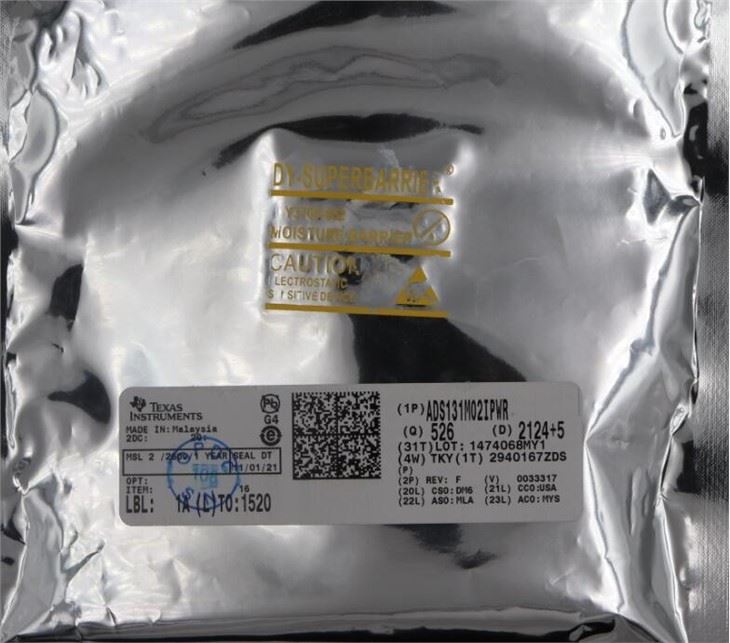

ADS131M02IPWR

Descripción

El ADS131M02 es un convertidor de analógico a digital (ADC) de dos canales, muestreo simultáneo, 24-bit, delta-sigma (ΔΣ) que ofrece un amplio rango dinámico, baja potencia y funciones específicas de medición de energía, lo que hace que el dispositivo se ajuste perfectamente a las aplicaciones de medición de energía, metrología de potencia y disyuntores. Las entradas del ADC se pueden interconectar directamente con una red de divisor de resistencia o un transformador de potencia para medir el voltaje o con un transformador de corriente, derivación o una bobina Rogowski para medir la corriente.

Los canales ADC individuales se pueden configurar de forma independiente dependiendo de la entrada del sensor. Un amplificador de ganancia programable (PGA) de bajo ruido proporciona ganancias que van de 1 a 128 para amplificar señales de bajo nivel. Además, este dispositivo integra la calibración de fase de canal a canal y los registros de compensación y calibración de ganancia para ayudar a eliminar los errores de la cadena de señales.

Se integra una referencia de 1.2-V de baja deriva en el dispositivo que reduce el área de la placa de circuito impreso (PCB). Las verificaciones de redundancia cíclica (CRC) opcionales en la entrada de datos, la salida de datos y el mapa de registro mantienen la integridad de la comunicación.

El front-end analógico completo (AFE) se ofrece en un paquete TSSOP de 20-pin o en un paquete WQFN de 20-pin sin cables y se especifica en el rango de temperatura industrial de –40 grados a más 125 grados.

Características

• 2 entradas diferenciales de muestreo simultáneo

• Tasa de datos programable hasta 64 kSPS

• Ganancia programable hasta 128

• Rendimiento de ruido: – Rango dinámico de 102-dB en ganancia=1, 4 kSPS – Rango dinámico de 80-dB en ganancia=64, 4 kSPS

• Distorsión armónica total: –100 dB

• Entradas de alta impedancia para conexión directa del sensor: – Impedancia de entrada de 330 kΩ para ganancias de 1, 2 y 4 – Impedancia de entrada mayor o igual a 1 MΩ para ganancias de 8, 16, 32, 64 y 128

• Calibración de retardo de fase programable de canal a canal: – Resolución de 244-ns, 8.192-MHz fCLKIN

• El modo de detección de corriente permite una detección de manipulación de energía extremadamente baja

• La bomba de carga negativa integrada permite señales de entrada bajo tierra

• Diafonía entre canales: –120 dB

• Referencia de tensión interna de baja deriva

• Comprobación de redundancia cíclica (CRC) en comunicaciones y mapa de registro

• Suministros analógicos y digitales de 2.7-V a 3.6-V

• Bajo consumo de energía: 2,3 mW a 3-V AVDD y DVDD

• Paquetes: 20-pin TSSOP o 20-pin WQFN

• Rango de temperatura de funcionamiento: -40 grados a más 125 grados

Aplicaciones

• Medidores de electricidad: comerciales y residenciales

• Rompedores de circuito

• Relés de protección

• Medidores de calidad de energía

• Equipo de prueba de batería

• Sistemas de gestión de baterías
