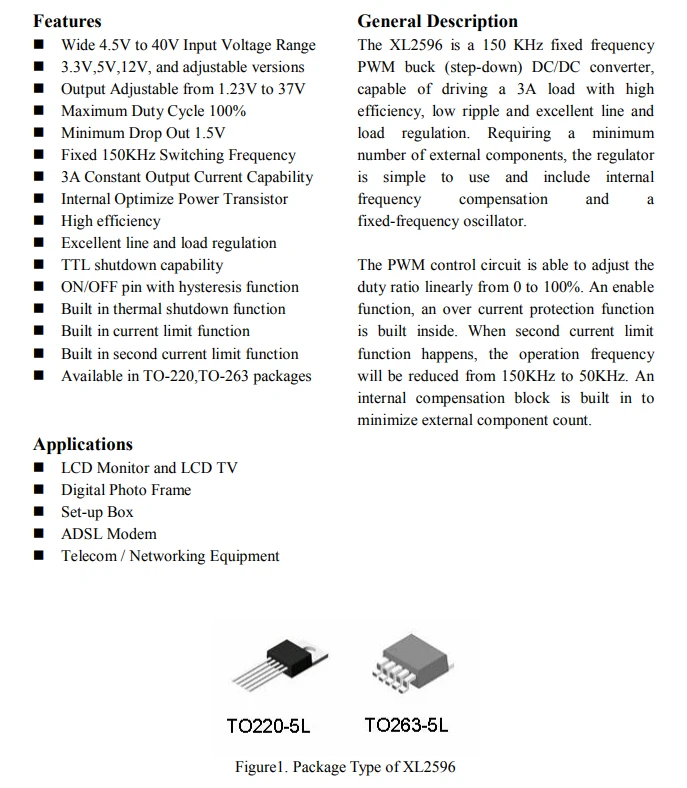

Descripción general
El XL2596 es un convertidor CC/CC reductor PWM de frecuencia fija de 150 KHz, capaz de impulsar una carga de 3 A con alta eficiencia, baja ondulación y excelente regulación de línea y carga. Al requerir una cantidad mínima de componentes externos, el regulador es fácil de usar e incluye compensación de frecuencia interna y un oscilador de frecuencia fija. El circuito de control PWM puede ajustar la relación de trabajo linealmente de 0 a 100%. Una función de habilitación, una función de protección contra sobrecorriente están incorporadas en el interior. Cuando se activa la segunda función de límite de corriente, la frecuencia de operación se reducirá de 150 KHz a 50 KHz. Se incorpora un bloque de compensación interno para minimizar el recuento de componentes externos.
Características
Amplio rango de voltaje de entrada de 4,5 V a 40 V en versiones de 3,3 V, 5 V, 12 V y ajustables
Salida ajustable de 1,23 V a 37 V
Ciclo de trabajo máximo 100%
Caída mínima de 1,5 V n Frecuencia de conmutación fija de 150 KHz
Capacidad de corriente de salida constante de 3 A
Transistor de potencia optimizado internamente
Alta eficiencia
Excelente regulación de línea y carga.
Capacidad de apagado TTL
Pin ON/OFF con función de histéresis
Función de apagado térmico incorporada
Función de límite de corriente incorporada
Función de límite de corriente secundaria incorporada
Disponible en paquetes TO-220,TO-263
Aplicaciones
Monitor LCD y TV LCD
Marco de fotos digital
Cuadro de configuración
Módem ADSL
Equipos de telecomunicaciones y redes
