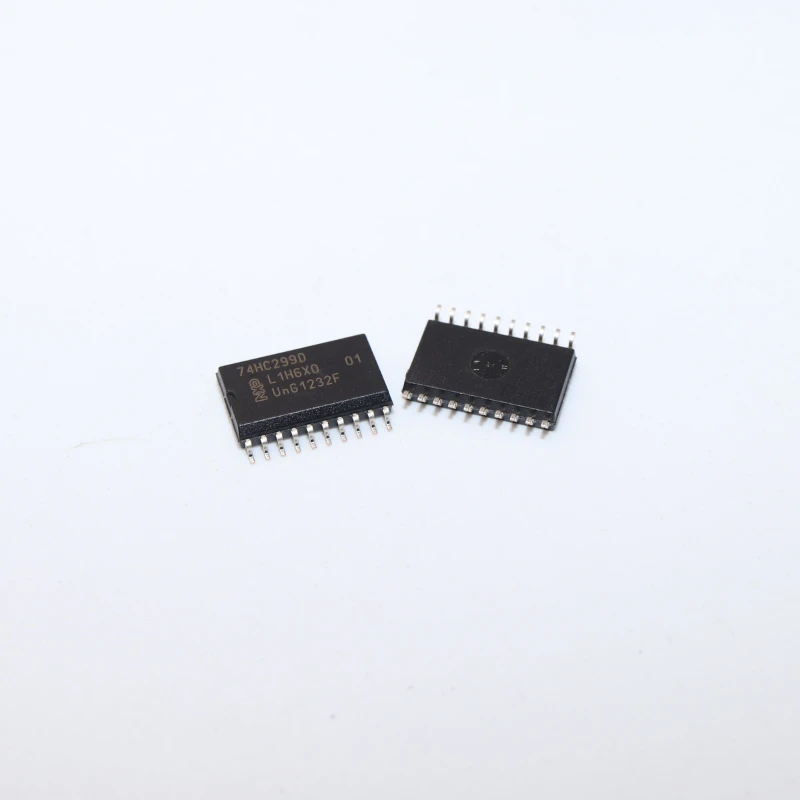

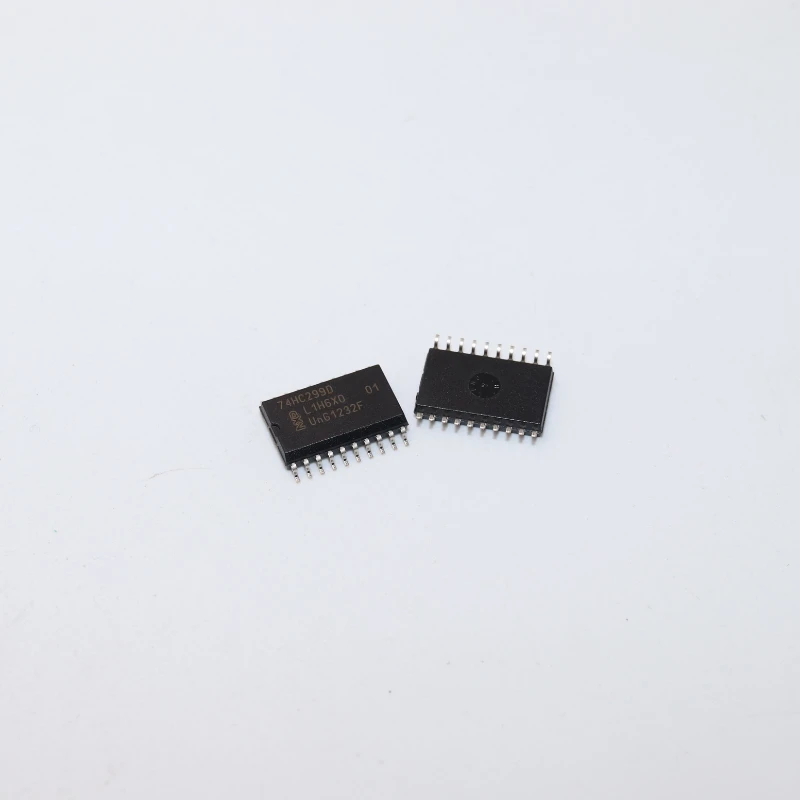

74HC299D

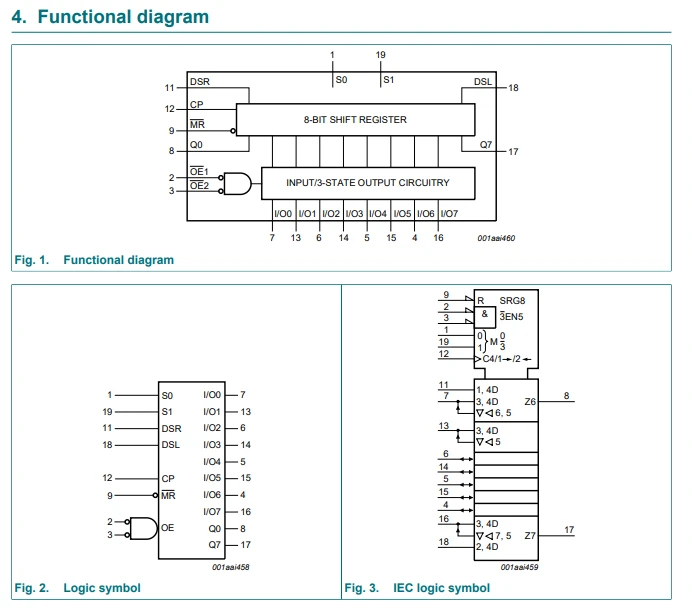

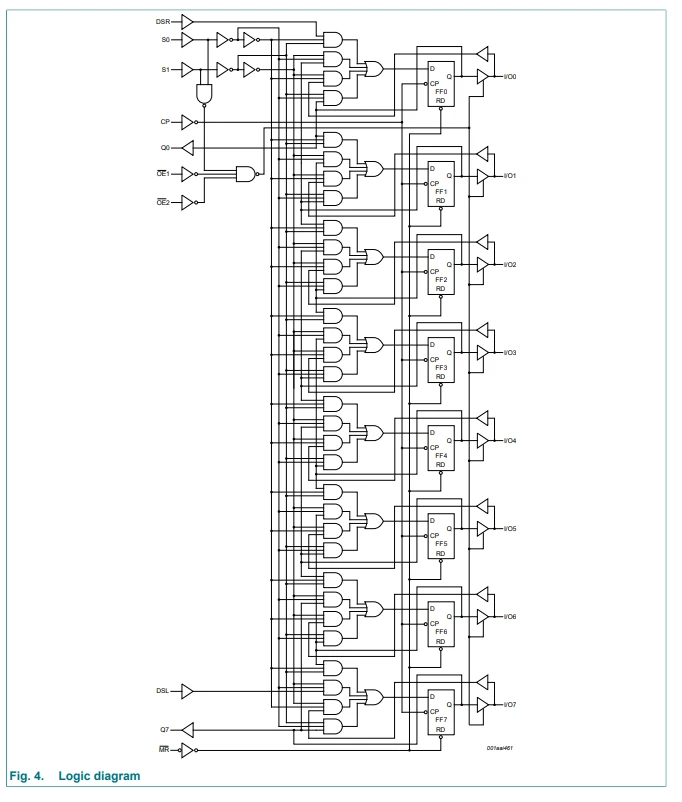

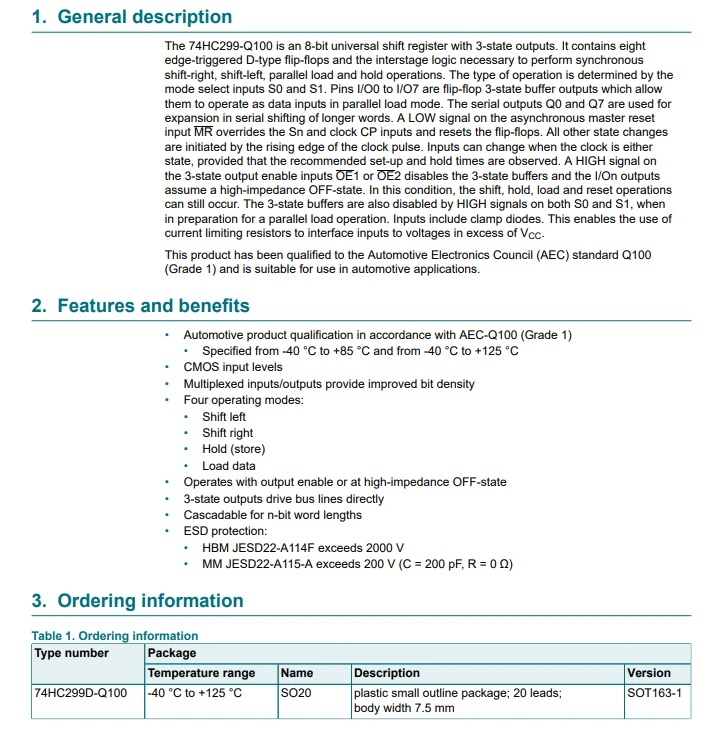

El 74HC299-Q1{{10}}0 es un registro de desplazamiento universal de 8-bits con 3-salidas de estado. Contiene ocho flip-flops de tipo D activados por flanco y la lógica entre etapas necesaria para realizar operaciones sincrónicas de desplazamiento a la derecha, desplazamiento a la izquierda, carga paralela y retención. El tipo de operación está determinado por las entradas de selección de modo S0 y S1. Los pines I/O0 a I/O7 son salidas de búfer de estado flip-flop 3- que les permiten operar como entradas de datos en modo de carga paralelo. Las salidas en serie Q0 y Q7 se utilizan para la expansión en el desplazamiento en serie de palabras más largas. Una señal BAJA en la entrada de reinicio maestro asíncrono MR anula las entradas Sn y CP del reloj y reinicia los flip-flops. Todos los demás cambios de estado se inician con el flanco ascendente del pulso de reloj. Las entradas pueden cambiar cuando el reloj está en cualquier estado, siempre que se respeten los tiempos recomendados de configuración y mantenimiento. Una señal ALTA en las entradas de habilitación de salida de estado 3- OE1 u OE2 desactiva los búferes de estado 3- y las salidas I/On asumen un estado APAGADO de alta impedancia. En esta condición, las operaciones de cambio, retención, carga y reinicio todavía pueden ocurrir. Los búferes de estado 3- también están deshabilitados por señales ALTAS en S0 y S1, cuando se preparan para una operación de carga paralela. Las entradas incluyen diodos de abrazadera. Esto permite el uso de resistencias limitadoras de corriente para interconectar entradas con voltajes superiores a VCC.
