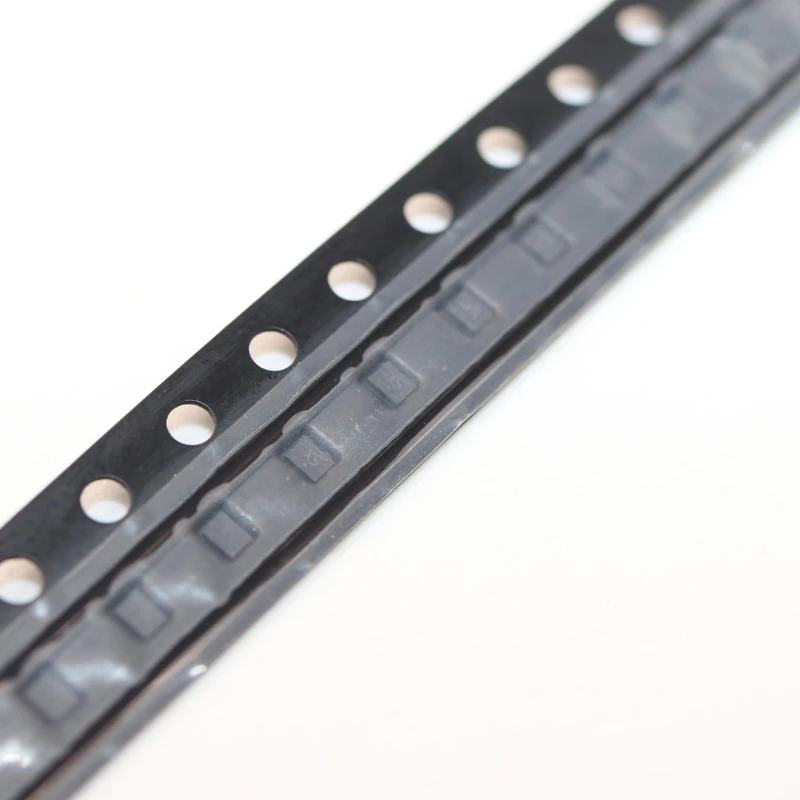

74LVCH2T45GS

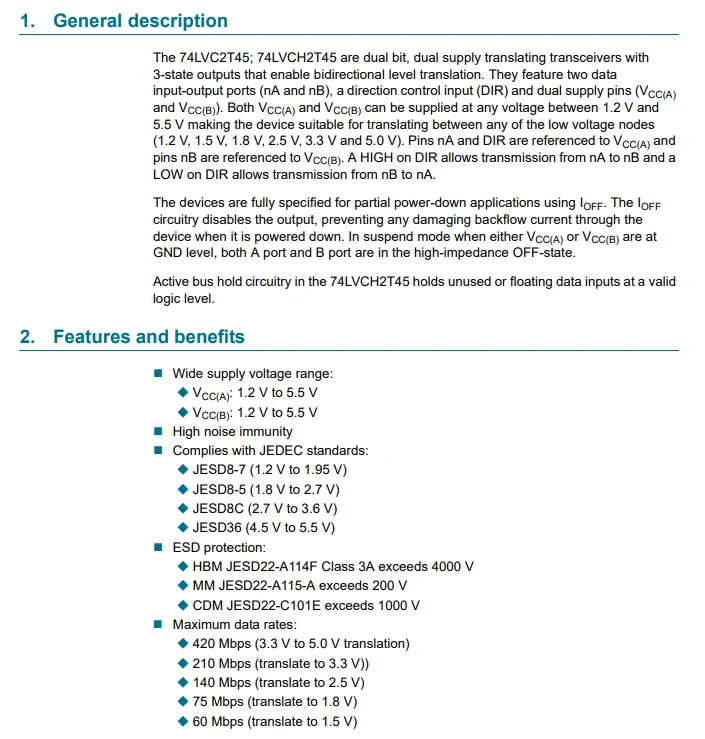

El 74LVC2T45; Los 74LVCH2T45 son transceptores de traducción de dos bits y doble suministro con 3-salidas de estado que permiten la traducción de nivel bidireccional. Cuentan con dos puertos de entrada y salida de datos (nA y nB), una entrada de control de dirección (DIR) y pines de alimentación dobles (VCC(A) y VCC(B)). Tanto VCC(A) como VCC(B) se pueden suministrar a cualquier voltaje entre 1,2 V y 5,5 V, lo que hace que el dispositivo sea adecuado para traducir entre cualquiera de los nodos de bajo voltaje (1,2 V, 1,5 V, 1,8 V, 2,5 V, 3,3 V y 5.0 V). Los pines nA y DIR están referenciados a VCC(A) y los pines nB están referenciados a VCC(B). Un ALTO en DIR permite la transmisión de nA a nB y un BAJO en DIR permite la transmisión de nB a nA.
