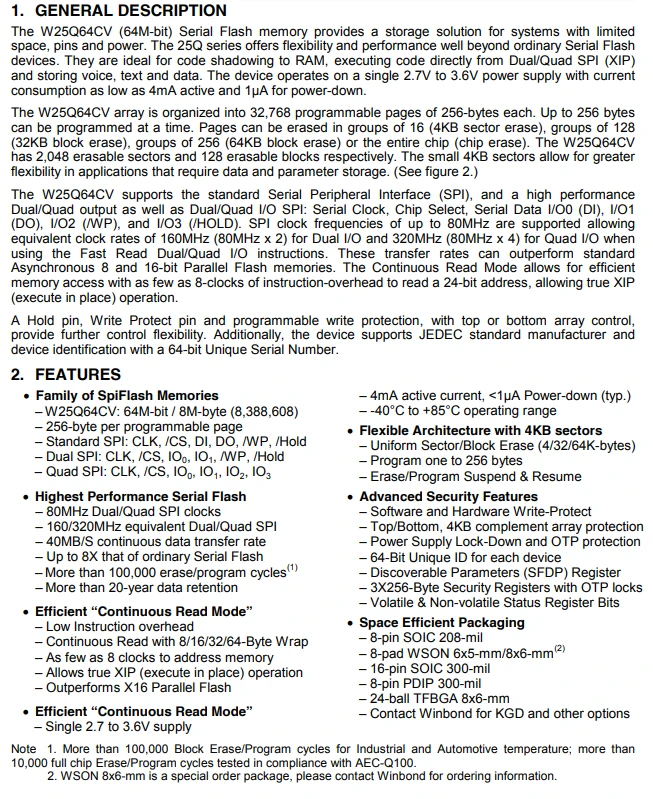

La memoria flash serial W25Q64CV (64M-bit) ofrece una solución de almacenamiento para sistemas con espacio, pines y energía limitados. La serie 25Q ofrece flexibilidad y rendimiento que van mucho más allá de los dispositivos flash seriales comunes. Son ideales para copiar código a la RAM, ejecutar código directamente desde SPI dual/cuádruple (XIP) y almacenar voz, texto y datos. El dispositivo funciona con una sola fuente de alimentación de 2,7 V a 3,6 V con un consumo de corriente de tan solo 4 mA activo y 1 µA en estado de apagado.
La matriz W25Q64CV está organizada en 32.768 páginas programables de 256- bytes cada una. Se pueden programar hasta 256 bytes a la vez. Las páginas se pueden borrar en grupos de 16 (borrado de sectores de 4 KB), grupos de 128 (borrado de bloques de 32 KB), grupos de 256 (borrado de bloques de 64 KB) o el chip completo (borrado de chip). El W25Q64CV tiene 2.048 sectores borrables y 128 bloques borrables respectivamente. Los pequeños sectores de 4 KB permiten una mayor flexibilidad en aplicaciones que requieren almacenamiento de datos y parámetros. (Ver figura 2.) El W25Q64CV admite la Interfaz Periférica Serie (SPI) estándar, y una salida Dual/Quad de alto rendimiento, así como SPI Dual/Quad I/O: Reloj Serie, Selección de Chip, Datos Serie I/O0 (DI), I/O1 (DO), I/O2 (/WP) y I/O3 (/HOLD). Se admiten frecuencias de reloj SPI de hasta 80 MHz, lo que permite velocidades de reloj equivalentes de 160 MHz (80 MHz x 2) para E/S Dual y 320 MHz (80 MHz x 4) para E/S Quad cuando se utilizan las instrucciones de E/S Dual/Quad de Lectura Rápida. Estas velocidades de transferencia pueden superar las memorias Flash Paralelas Asíncronas estándar de 8 y 16- bits. El Modo de Lectura Continua permite un acceso eficiente a la memoria con tan solo 8- relojes de sobrecarga de instrucción para leer una dirección de 24- bits, lo que permite una verdadera operación XIP (ejecución en el lugar). Un pin de retención, un pin de protección contra escritura y una protección contra escritura programable, con control de matriz superior o inferior, brindan mayor flexibilidad de control. Además, el dispositivo admite la identificación del fabricante y del dispositivo según el estándar JEDEC con un número de serie único de 64- bits.
