5M80ZE64A5N

Características clave

Familia de dispositivos:MÁXIMO V

Tipo de dispositivo:CPLD (dispositivo lógico programable complejo)

Elementos lógicos (LE): 80

Macroceldas: 80

Pines de E/S de usuario: 54

Memoria integrada:2 Kbits (memoria flash de usuario)

Tipo de configuración:No-volátil (basado en Flash-, encendido instantáneo-)

Voltaje de funcionamiento:Núcleo de 1,8 V, compatible con 1,7 V–3,6 VI/O

Consumo de energía:Potencia estática ultra-baja (típica < 50 µA en modo de espera)

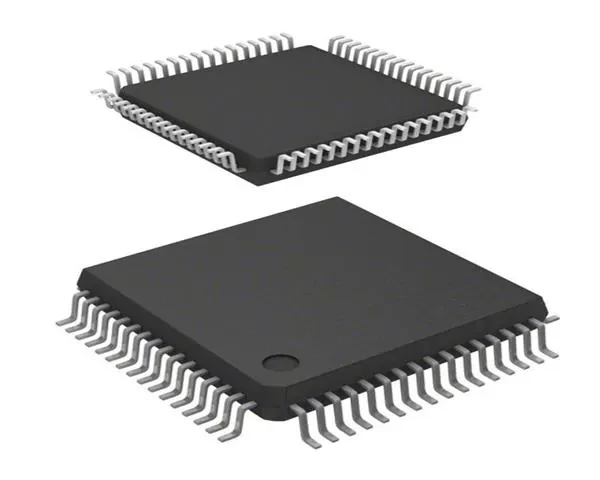

Paquete:EQFP de 64 pines (E64): 10 mm × 10 mm

Grado de velocidad:–5 (frecuencia típica del sistema hasta 150 MHz)

Temperatura de funcionamiento:0 grados a +85 grados (grado comercial)

Programación JTAG:Cumple con IEEE 1149.1

Seguridad:Protección programable para la seguridad del diseño

Resistencia:> 1000 ciclos de programa/borrado

---

Aspectos destacados del rendimiento

Capacidad-de encendido instantáneo:El dispositivo se enciende y configura en < 1 ms

Memoria flash en-chip:Mantiene la configuración incluso cuando se corta la energía

Baja potencia estática y dinámica:Ideal para sistemas-que funcionan con batería o siempre-encendidos

Estándares de E/S flexibles:Admite LVCMOS, LVTTL y E/S de drenaje abierto-

Memoria Flash de Usuario Integrada (UFM):Para almacenamiento de datos pequeños o códigos de identificación

---

Aplicaciones

Secuenciación de energía y control de reinicio.

Puente de interfaz y reemplazo de lógica

Gestión de configuración para FPGA o MCU

Control e instrumentación industrial.

Sistemas portátiles e integrados
