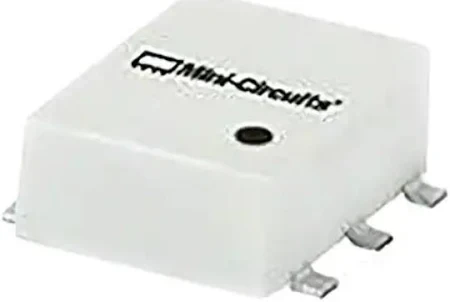

ADT2-1T-1P+

Características clave

Tipo:Transformador RF / Balún

Función:Transformador de relación de impedancia 1:2 (tipo balun)

Rango de frecuencia:8MHz a 600MHz

Relación de impedancia:1:2 (50 Ω a 100 Ω)

Equilibrio de amplitud:±0,2 dB típico

Equilibrio de fase:±2 grados típico

Pérdida de inserción:0,6 dB típico

Pérdida de devolución:> 15 dB típico en toda la banda

Manejo de energía:250 mW máx.

Tipo de paquete:Paquete de montaje en superficie (SMD) de 6-conductores

Tamaño del paquete:0,15" × 0,15" × 0,15" (3,81 mm × 3,81 mm × 3,81 mm)

Montaje:Montaje en superficie (SMD, compatible con RoHS)

Rango de temperatura de funcionamiento:–40 grados a +85 grados

Rango de temperatura de almacenamiento:–55 grados a +100 grados

RoHS/ALCANCE:Conforme y sin-plomos

Número de pieza del fabricante:ADT2-1T-1P+

---

Aspectos destacados del rendimiento

Amplio rango de frecuencia hasta 600 MHz

Excelente equilibrio de amplitud y fase para una mínima distorsión de la señal.

Baja pérdida de inserción y alta pérdida de retorno para una transferencia de señal eficiente

Paquete SMD compacto y liviano adecuado para diseños de alta-densidad

Construcción robusta para un rendimiento estable bajo variaciones de temperatura

---

Aplicaciones

Coincidencia de impedancias de RF y microondas

Conversión de señal balanceada/no balanceada (balun)

Interfaces de amplificador diferencial y mezclador

Sistemas de comunicación de banda ancha

Equipos de prueba y medición.

Redes de aislamiento y acoplamiento de señales RF.
