AP2281-3WG-7
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.

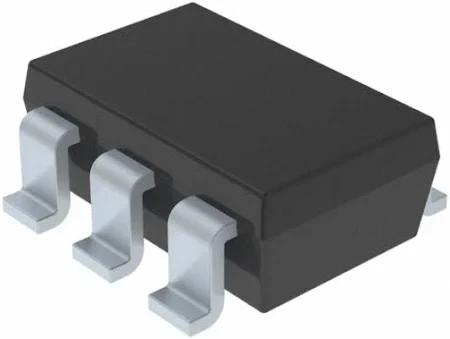

Solicitar este componente ↗El AP2281-3WG-7 es un interruptor de carga de un solo canal controlado por velocidad de respuesta con un MOSFET de canal P integrado, diseñado para proporcionar distribución de energía controlada y protección para sistemas portátiles e integrados.
Información del producto
Características clave
Tipo:Interruptor de carga lateral-alta (con control de velocidad de giro)
Número de canales: 1
Rango de voltaje de funcionamiento: 1.5 V – 5.5 V
En-Resistencia (RDS(ENCENDIDO)):70 mΩ típico a 5 V, carga de 1 A
Corriente de salida continua:Hasta 2 A
Descarga de salida:Sí (desplazamiento activo-hacia abajo)
Tiempo de subida (velocidad de subida):0,5 ms típico (controlado)
Bloqueo de corriente inversa:Sí
Corriente de suministro en reposo (IQ):85 µA típico
Corriente de apagado:1 µA típico
Umbral de habilitación lógica:Compatible con lógica de 1,2 V – 5 V
Funciones de protección:
Límite de corriente integrado (2 A típico)
Protección de apagado térmico (típico 150 grados)
Bloqueo por subtensión (UVLO)
Tipo de paquete:SOT-26/SOT-23-6
Tamaño del paquete:2,9 mm × 1,6 mm × 1,1 mm
Montaje:Montaje en superficie (SMD)
Rango de temperatura de funcionamiento:–40 grados a +85 grados
RoHS/ALCANCE:Conforme y libre de Pb-
Aspectos destacados del rendimiento
R bajaDS(ENCENDIDO)para una caída de voltaje mínima y alta eficiencia
Velocidad de activación controlada-para limitar la corriente de entrada
Ruta de descarga integrada para un apagado-rápido
Protección integral contra fallas (corriente, térmica, UVLO)
Control de nivel lógico-compatible con microcontroladores y PMIC
Paquete SOT compacto de 6-pin ideal para aplicaciones portátiles y alimentadas por batería
Aplicaciones
Distribución de energía y gestión de carga en sistemas integrados.
Conmutación de alimentación de USB y E/S
Electrónica portátil y dispositivos de mano
Sensores inteligentes y módulos IoT
La puerta eléctrica y el subsistema permiten el control
