BP0EA4680A7
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.

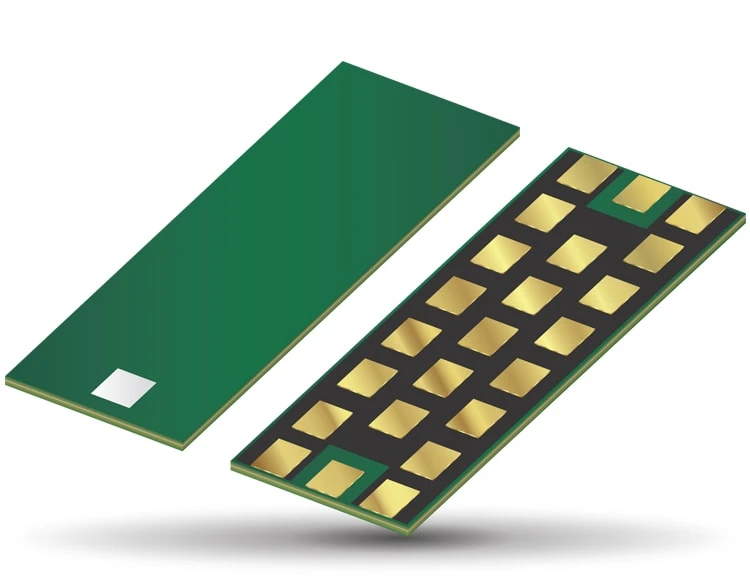

Solicitar este componente ↗El BP0EA4680A7 es un filtro de paso de banda-(BPF) de la serie de filtros RF MLO® (orgánicos multicapa) de Kyocera AVX, diseñado para aplicaciones de microondas y RF de alto-rendimiento.
Información del producto
Características clave
Tipo:Filtro de paso de banda-(tecnología orgánica multicapa MLO®)
Frecuencia central (f₀):4680MHz
Banda de paso:Normalmente 4550 – 4810 MHz
Pérdida de inserción:1,4 dB típico
Pérdida de devolución:Mayor o igual a 15 dB típico dentro de la banda de paso
Atenuación de banda de parada:
Mayor o igual a 25 dB @ por debajo de 4300 MHz
Mayor o igual a 25 dB @ por encima de 5050 MHz
Impedancia: 50 Ω
Manejo de energía:3 W continuos (más alto en condiciones pulsadas)
Tipo de paquete:Dispositivo de montaje en superficie (SMD)
Tamaño del paquete:2,0 × 1,25 × 0,9 mm (equivalente a 0805)
Rango de temperatura de funcionamiento:–40 grados a +85 grados
Rango de temperatura de almacenamiento:–55 grados a +125 grados
Tecnología:La estructura MLO® (multicapa orgánica) garantiza un alto Q y una baja deriva de temperatura.
RoHS/ALCANCE:Conforme y sin-plomos
Aspectos destacados del rendimiento
Compacto y ligero:ideal para diseños de RF de alta-densidad
Alto rechazo y selectividad.para señales fuera-fuera-de banda
Excelente estabilidad de frecuenciasobre temperatura y envejecimiento
Baja pérdida de inserción y VSWRasegurar una distorsión mínima de la señal
Adecuado para montaje automatizado de recogida-y-colocación
Aplicaciones
Transceptores de RF de 4,6 GHz y módulos-frontales
Infraestructura inalámbrica (bandas 5G sub-6 GHz)
Sistemas de comunicación por radar y satélite.
Instrumentación de prueba y medición.
Diseños de IoT y RF integrados
