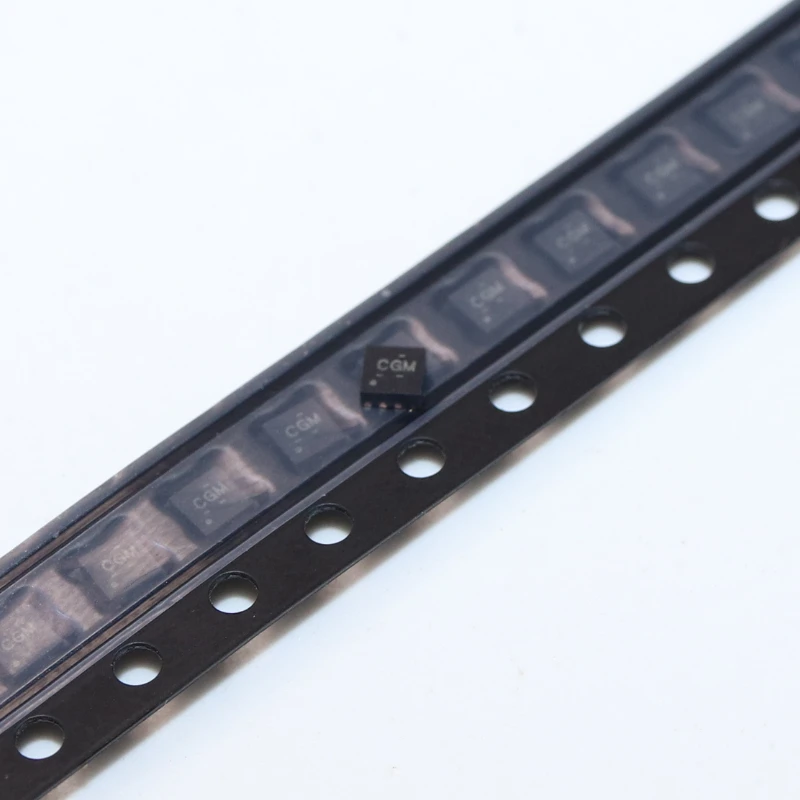

BQ24315DSGR

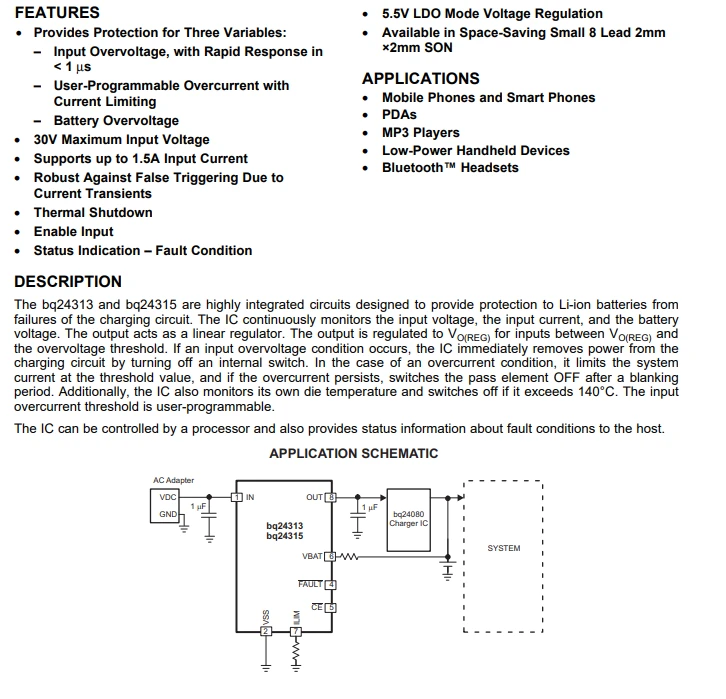

El bq24313 y el bq24315 son circuitos altamente integrados diseñados para brindar protección a las baterías de iones de litio contra fallas en el circuito de carga. El IC monitorea continuamente el voltaje de entrada, la corriente de entrada y el voltaje de la batería. La salida actúa como un regulador lineal. La salida se regula a VO(REG) para entradas entre VO(REG) y el umbral de sobretensión. Si ocurre una condición de sobrevoltaje de entrada, el IC quita inmediatamente la energía del circuito de carga apagando un interruptor interno. En el caso de una condición de sobrecorriente, limita la corriente del sistema al valor del umbral y, si la sobrecorriente persiste, apaga el elemento de paso después de un período de supresión. Además, el IC también controla su propia temperatura de matriz y se apaga si supera los 140 grados. El umbral de sobrecorriente de entrada es programable por el usuario.
