Componentes electrónicos
CDCM1802RGTR
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.
Solicitar este componente ↗El CDCM1802RGTR es un búfer de reloj y divisor de frecuencia de alto-rendimiento de Texas Instruments, diseñado para una distribución de reloj de baja- fluctuación en sistemas digitales de alta-velocidad. Admite señalización LVPECL y LVCMOS y proporciona excelente rendimiento de ruido y flexibilidad para diversas arquitecturas de temporización.
Información del producto
Características clave
Función:Búfer/divisor de reloj 1:2 con salidas LVPECL y LVCMOS
Tipo de entrada:Diferencial compatible con LVPECL / LVDS
Salidas:
1 × salida LVPECL diferencial (hasta 800 MHz)
1 × salida LVCMOS de un solo- extremo (hasta 200 MHz)
Función divisoria:Relación de divisor programable ÷1, ÷2, ÷4
Tensión de alimentación:3,3 V nominal (operacional de 3,0 V a 3,6 V)
Jitter aditivo típico:< 0,15 ps RMS
Ruido de fase:–155 dBc/Hz con compensación de 100 kHz (típico)
Ciclo de trabajo: 50 % ±2 %
Amplitud de salida diferencial:800 mV típico
Modo común de entrada:Admite acoplamiento de CA o CC
Control de habilitación de salida:Habilitación independiente para cada salida.

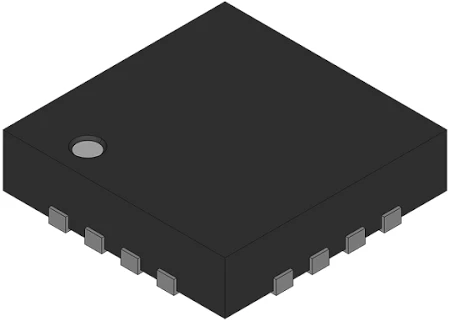

Paquete:VQFN (RGT) de 16 pines, 3,0 mm × 3,0 mm × 0,9 mm
Rango de temperatura de funcionamiento:–40 grados a +85 grados (industrial)
Calificación:Cumple con RoHS y REACH
Rendimiento y beneficios
Ruido de fase y fluctuación ultrabajos para una integridad de señal limpia
Configuración de salida flexible (LVPECL o LVCMOS)
El divisor programable permite una planificación de frecuencia versátil
Paquete QFN compacto para diseños de PCB de alta-densidad
Ideal para el diseño de árboles de reloj en sistemas de cronometraje multi-dominios
Aplicaciones
Equipos de redes y comunicaciones.
Convertidores de datos y distribución de reloj FPGA.
Instrumentos de prueba y medición.
Sistemas de enlace serie y backplane de alta-velocidad
Módulos de temporización industriales e integrados.
