FT245RQ-CARRETE

Características clave

Tipo de interfaz:USB 2.0 de máxima-velocidad (12 Mb/s) a FIFO paralelo

Ancho del bus de datos:Datos paralelos de 8 bits + señales de protocolo de enlace de control

Rendimiento de datos:Hasta 1 MByte/s típico (USB-velocidad completa)

Modo FIFO:Operación FIFO asíncrona o síncrona

Suministro de voltaje:4,35 V – 5,25 V (CCV)

Voltaje de E/S:1,8 V a 3,3 V (con cambio de nivel integrado-)

Componentes integrados:

Transceptor USB y resistencias de terminación

Regulador de 3,3 V en-chip

Oscilador interno (no se requiere cristal externo)

EEPROM para configuración del dispositivo

Salida de reloj:Reloj opcional de 6 MHz, 12 MHz o 48 MHz

Control de flujo:Señales TXE# (habilitación de transmisión) y RXF# (recepción FIFO completa)

Temperatura de funcionamiento:–40 grados a +85 grados (rango industrial)

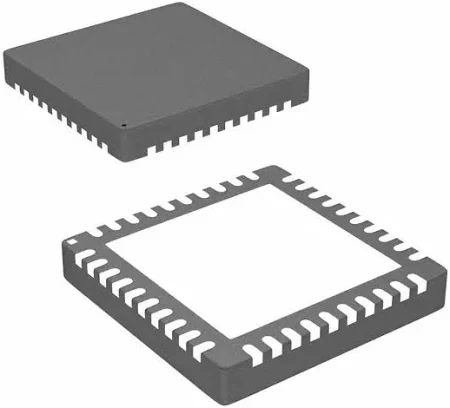

Paquete:QFN de 32-pin (5 mm × 5 mm, FT245RQ-REEL indica embalaje de carrete)

RoHS/ALCANCE:Conforme y libre de Pb-

---

Aspectos destacados del rendimiento y las funciones

Interfaz FIFO paralela simple - no requiere firmware USB

USB 1.1/2.0 completo-Compatibilidad de velocidad completa con controladores de Windows, macOS y Linux

Motor de protocolo USB totalmente integrado

Admite el modo bit-bang para control GPIO directo a través de USB

Descriptores USB configurables a través de EEPROM interna

Admite configuraciones auto-alimentadas o por bus-

Funciones opcionales de suspensión y activación-de USB

---

Aplicaciones

Interfaz USB para microcontroladores y FPGA

Instrumentación industrial y de pruebas.

Sistemas de adquisición de datos

Control de periféricos basado en USB-

Sistemas integrados y módulos de comunicación.
