HCPL-061A-500E

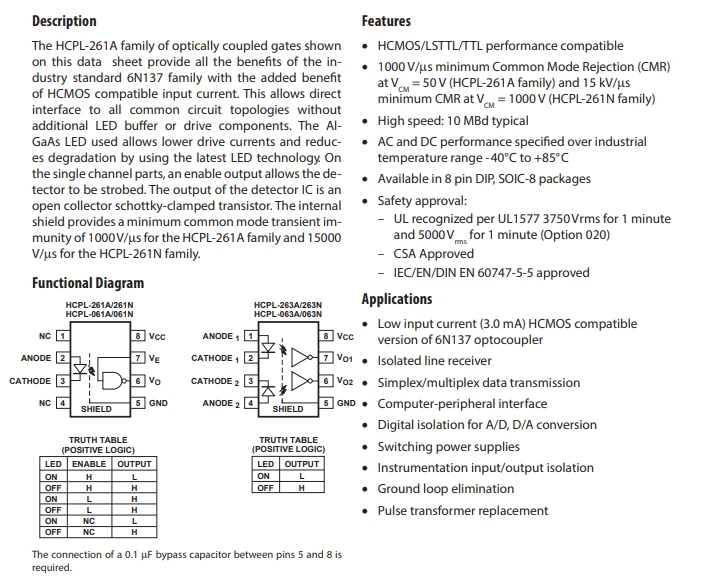

La familia HCPL-261A de compuertas acopladas ópticamente que se muestra en esta hoja de datos brinda todos los beneficios de la familia 6N137 estándar de la industria con el beneficio adicional de la corriente de entrada compatible con HCMOS. Esto permite una interfaz directa con todas las topologías de circuitos comunes sin búfer de LED adicional ni componentes de accionamiento. El LED AlGaAs utilizado permite corrientes de accionamiento más bajas y reduce la degradación mediante el uso de la última tecnología LED. En las partes de un solo canal, una salida de habilitación permite que el detector sea estroboscópico. La salida del circuito integrado del detector es un transistor de sujeción Schottky de colector abierto. El blindaje interno proporciona una inmunidad transitoria de modo común mínima de 1000 V/µs para la familia HCPL-261A y 15000 V/µs para la familia HCPL-261N.
