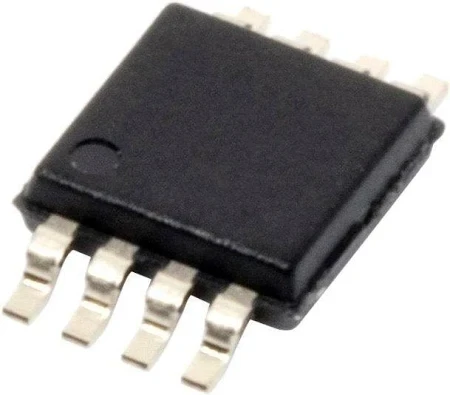

HMC1118LP3DE

Características clave

Tipo:Interruptor RF SPDT (un polo-doble-tiro)

Tecnología:Silicio-sobre-aislante (SOI) o GaAs (según la revisión del diseño de ADI)

Rango de frecuencia:9kHz – 13GHz

Pérdida de inserción:

0,68 dB típico a 8 GHz

1,0 dB típico a 13 GHz

Aislamiento:

48 dB típico a 8 GHz

43 dB típico a 13 GHz

Pérdida de devolución:

20 dB típico (puertos RF1/RF2)

P1dB (Punto de compresión de entrada):+37 dBm típico

IIP3 (tercera-intercepción de orden):+62 dBm típico

Velocidad de conmutación:

Tiempo de subida/bajada: 8 ns típico

Tiempo de encendido/apagado: 90 ns típico

Lógica de control:Compatible con TTL/CMOS (lógica de 0 V/3,3 V)

Tensión de alimentación (VDD):+3 V típico (rango=2.7 V – 5 V)

Voltaje de control:Control lógico de 0 V – 3 V (sin-enclavamiento)

Manejo de energía de entrada:+33 dBm (continuo)

Tipo de paquete:LFCSP (QFN) de 16 derivaciones con almohadilla expuesta

Tamaño del paquete:3 mm × 3 mm × 0,75 mm

Montaje:Montaje en superficie-(SMD)

Rango de temperatura de funcionamiento:–40 grados a +85 grados

RoHS/ALCANCE:Conforme y libre de Pb-

---

Aspectos destacados del rendimiento

Cobertura de banda ancha de hasta 13 GHz

El diseño no-reflectante garantiza puertos terminados en ambos estados del conmutador

Baja pérdida de inserción y alto aislamiento en todo el rango de frecuencia

Alta linealidad y manejo de potencia para sistemas exigentes de RF/microondas

Control TTL/CMOS para una fácil integración del sistema

Paquete compacto de 3 × 3 mm para diseños de RF densos

---

Aplicaciones

Instrumentación de prueba de RF y microondas.

Infraestructura de comunicación (LTE, 5G, WiMAX, WLAN)

Sistemas de radar militares y aeroespaciales

Interfaces-de radio definidas por software (SDR)-

Redes de conmutación de antenas y receptores.

Equipo de prueba automatizado (ATE)
