HMC835LP6GE

Características clave

Tipo:PLL{0}}N fraccional con VCO integrado

Rango de frecuencia:33 MHz – 4,4 GHz (salida sintonizable)

Rango de frecuencia de referencia:10MHz – 250MHz

Rango de frecuencia VCO integrado:

2,2 GHz – 4,4 GHz

Dividido internamente para bandas de salida más bajas.

Ruido de fase:

–117 dBc/Hz a 100 kHz de compensación (típico a 2,1 GHz)

Potencia de salida:+5 dBm típico

Espolón de referencia:–70 dBc típico

Espuria fraccionaria:–65 dBc típico

Vibración RMS:0,3 ps típico (desplazamiento de 1 kHz – 100 MHz)

Tamaño del paso del canal:< 1 Hz (modo fraccionario)

Modos enteros/fraccionarios:Apoyado

Frecuencia del detector de fase (PFD):Hasta 100MHz

Tensión de alimentación: +3.3 V ±10%

Consumo actual:270 mA típico

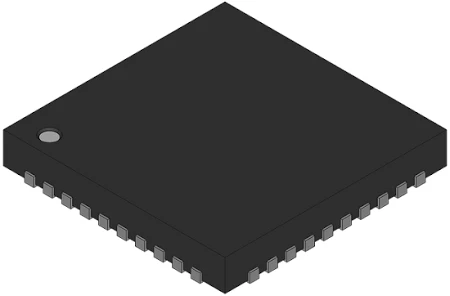

Tipo de paquete:QFN de 40 derivaciones con paleta expuesta

Dimensiones del paquete:6 × 6 × 0,9 mm

Interfaz de control:SPI serie (3 cables)

Rango de temperatura de funcionamiento:–40 grados a +85 grados

RoHS/ALCANCE:Cumple con las normas,-sin plomo

---

Aspectos destacados del rendimiento

VCO de bajo-ruido totalmente integrado - no requiere sintonización externa

Admite modos de sintetizador entero-N y fraccionario-N

Jitter de fase RMS bajo y salida espuria ultra-baja

Divisor interno de salida programable (÷1 a ÷63)

Excelente ruido de fase en-banda y resolución de alta frecuencia

Paquete QFN compacto de 6 × 6 mm para diseños de RF densos

---

Aplicaciones

Sistemas de comunicación por microondas y RF.

Estaciones base e infraestructura celular (GSM, LTE, 5G)

Equipos de prueba y medición.

Síntesis de reloj de alto-rendimiento

Sistemas de comunicación por radar y satélite.

Generación de frecuencia de radio definida-por software (SDR)
