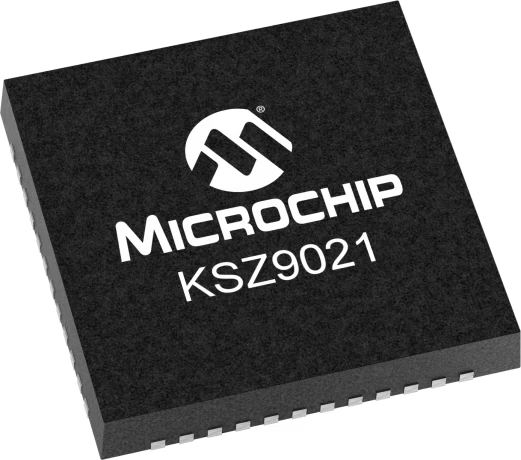

KSZ9021RN

Características clave

Tipo de interfaz:RGMII (Interfaz independiente de medios Gigabit reducida) y GMII (Interfaz independiente de medios Gigabit)

Velocidad de datos:Ethernet de 10/100/1000 Mbps

Cumplimiento de estándares:IEEE 802.3, 802.3u, 802.3ab

Tensión de alimentación:

Núcleo: 1,2 V

I/O: 3.3 V

Analógico: 2,5 V/3,3 V

Tipo de paquete:QFN de 48 pines (7 mm × 7 mm)

Temperatura de funcionamiento:–40 grados a +85 grados (industrial)

Protección ESD:±2 kV HBM en todos los pines

Consumo de energía:

< 400 mW typical (Gigabit mode)

< 180 mW typical (10/100 mode)

Negociación-automática:Se admite operación dúplex completo y semid-

Auto-MDIX:Detección y corrección automática de la polaridad del cable.

Soporte de marco gigante:Hasta 9 KB

Modos de bucle invertido:Bucles invertidos a nivel de MAC y PHY-para diagnóstico

Soporte de reloj:Reloj o cristal de referencia externo de 25 MHz

Gestión de energía:Múltiples modos de bajo-consumo y{1}}eficiencia energética (EEE: Ethernet de eficiencia energética)

Cumple con RoHS/REACH

---

Aspectos destacados funcionales

Interfaz RGMII de baja-latencia y alto-rendimiento para una transferencia de datos eficiente

Calidad de señal de transmisión y recepción mejorada mediante ecualización adaptativa

Reguladores de voltaje integrados y resistencias de terminación de línea.

Compatible con una amplia gama de microcontroladores y SoC

El regulador interno de 1,2 V reduce los requisitos de componentes externos.

Registros de diagnóstico y estado avanzados accesibles a través de MDIO (IEEE 802.3 Cláusula 22/45)

---

Aplicaciones

Ethernet industrial y redes integradas

Conmutadores y enrutadores de red

Cámaras IP y conversores de medios

Aplicaciones de Ethernet para automóviles

Diseños de red basados ​​en FPGA-
