Componentes electrónicos
LFCG-1200+
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.

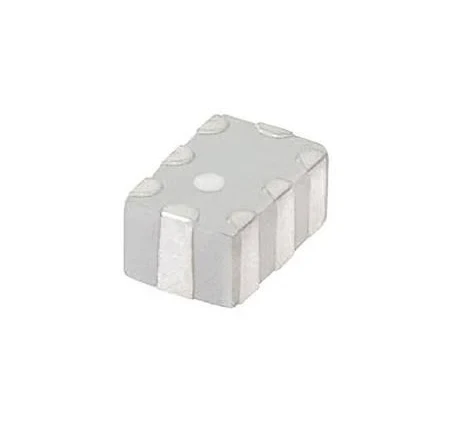

Solicitar este componente ↗El LFCG-1200+ es un filtro LTCC (cerámica cocida a baja temperatura-) de paso bajo-diseñado para su uso en aplicaciones de RF y microondas de hasta 1,2 GHz.
Información del producto
Características clave
Tipo:Filtro de paso bajo-
Rango de frecuencia:CC – 1200 MHz (banda de paso)
Banda de parada:> 1,8 GHz típico
Pérdida de inserción:
0,8 dB típico a 1 GHz
Pérdida de devolución:> 15 dB típico en banda de paso
Rechazo:
20 dB tipo @ 1,8 GHz
30 dB tipo @ 2,4 GHz
Impedancia:50 Ω (entrada/salida)
Manejo de energía:4 W máx. (como límite de nivel-del sistema)
Tipo de paquete:0805 (GE0805C-2, LTCC multicapa)
Tamaño del paquete:2,0 mm × 1,25 mm × 0,55 mm
Montaje:Montaje en superficie (SMD)
Rango de temperatura de funcionamiento:–40 grados a +85 grados
Rango de temperatura de almacenamiento:–55 grados a +100 grados
Construcción:Cerámica multicapa LTCC
RoHS/ALCANCE:Cumple con las normas y está libre de-plomos
Aspectos destacados del rendimiento
Pérdida de inserción muy baja con corte agudo
Amplia atenuación de banda de parada de hasta varios GHz
Excelente estabilidad de temperatura y repetibilidad
Paquete compacto 0805 LTCC ideal para diseños de alta-densidad
Adecuado tanto para soldadura por reflujo como por ola
Aplicaciones
Sistemas de comunicación inalámbrica (GSM, LTE, Wi-Fi, ISM)
Filtrado frontal-de RF para receptores y transmisores
Instrumentación y equipos de prueba.
Electrónica aeroespacial y de defensa
Módulos RF integrados y IoT
http://es.misuxin-en.com/other-electronic-components/lfcg-1200.htmlPrepare su consulta
Incluya el número de pieza completo, la cantidad, la fecha requerida y los requisitos de embalaje o documentación. Para varias partidas, adjunte su BOM.
Guía de preparación de BOM →
