LM2575D2T-ADJG
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.
Solicitar este componente ↗El LM2575D2T-ADJG es un regulador de voltaje de conmutación reductor-reductor de 1 A de onsemi, diseñado para una conversión CC-CC simple y eficiente.
Información del producto
Características clave
Tipo:Regulador de conmutación reductor-reductor
Rango de voltaje de entrada: 4.75 V – 40 V
Rango de voltaje de salida:1,23 V – 37 V (ajustable mediante divisor de resistencia)
Corriente de salida:Hasta 1 A continuo
Frecuencia de conmutación:52kHz fijo
Tolerancia del voltaje de salida:±4% sobre línea y carga
Eficiencia:Hasta 85% típico
Corriente de reposo en espera:50 µA típico
En-características del chip:
Oscilador interno de frecuencia-fija
Protección de apagado térmico
Limitación de corriente
Pin de control de encendido/apagado para el modo de espera de bajo-consumo
Comportamiento de inicio-suave:El arranque controlado-reduce la corriente de entrada
Ondulación de salida:Típicamente<50 mV (with proper layout and filtering)

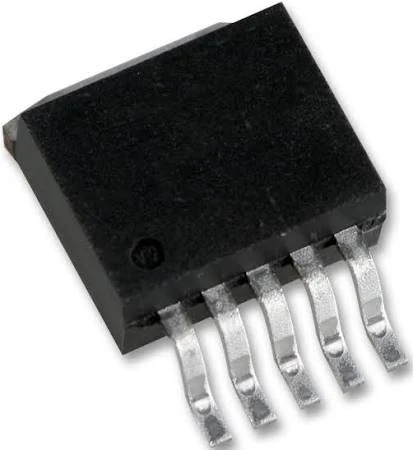

Tipo de paquete:D2PAK-5 (TO-263-5) con pestaña (montaje en superficie)
Dimensiones del paquete:10,16 mm × 8,89 mm × 4,57 mm
Montaje:Montaje en superficie (SMD)
Rango de temperatura de funcionamiento:−40 grados a +125 grados
RoHS/ALCANCE:Conforme y libre de Pb-
Aspectos destacados del rendimiento
Amplio rango de entrada de 4,75 V – 40 V compatible con suministros industriales y automotrices
La salida ajustable admite múltiples voltajes de riel (1,23 V – 37 V)
Corriente de salida de hasta 1 A para cargas de potencia pequeñas y medianas
El interruptor y el control integrados reducen los componentes externos
Corriente de espera baja para sistemas-alimentados por batería
Excelente regulación de carga y línea.
La protección térmica y contra sobrecorriente garantiza una alta confiabilidad
Aplicaciones
Fuentes de alimentación para automoción e industria.
Sistemas integrados y rieles de alimentación de microcontroladores.
Cargadores de baterías y dispositivos portátiles
Equipos de comunicación y redes.
Control e instrumentación de motores CC.
Paso-de propósito general-conversión de bajada de voltaje
