LT3045EDD#PBF

Características clave

Tipo:Regulador lineal de baja caída (LDO)

Rango de voltaje de entrada:1,8 V a 20 V

Rango de voltaje de salida:0 V a 15 V (ajustable mediante resistencia externa)

Corriente de salida máxima:500 mA

Voltaje de caída:260 mV típico a 500 mA

Precisión del voltaje de salida: ±0.5%

Relación de rechazo de la fuente de alimentación (PSRR):

76 dB a 1 MHz

90 dB en frecuencias más bajas

Ruido de salida:0,8 µVrms (10 Hz a 100 kHz)

Regulación de línea: 0.003 %/V

Regulación de carga:0,0005 %/mA

Corriente de reposo:2,2 mA típico

Límite de corriente y protección térmica:Integrado

Requisitos del condensador:

Condensador de salida de 10 µF (cerámica de baja ESR)

Condensador de entrada de 4,7 µF

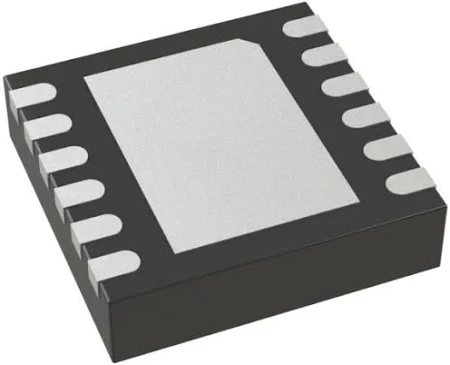

Paquete:DFN de 10 conductores (3 × 3 mm) con almohadilla térmica expuesta

Rango de temperatura de funcionamiento:–40 grados a +125 grados

RoHS/ALCANCE:Conforme y libre de Pb-

Aspectos destacados del rendimiento

Ruido de salida ultrabajoyPSRR excepcional- ideal para sistemas de precisión y RF

Alta estabilidad de salidaa través de variaciones de carga y temperatura

Salida ajustablepermite una regulación de voltaje flexible para circuitos sensibles

Capaz de poner en paralelo múltiples dispositivospara mayor corriente de salida o menor ruido

Excelente rendimiento térmicoen paquete compacto DFN

Aplicaciones

Sistemas analógicos/RF de alto-rendimiento

Convertidores de datos (ADC/DAC) y voltajes de referencia

Módulos PLL y de reloj de bajo ruido-

Instrumentación de precisión y equipos de prueba.

Sistemas médicos, industriales y de comunicación.
