Características clave
Tipo:Demodulador I/Q de banda ancha
Rango de frecuencia (entrada RF):300MHz – 9GHz
Ancho de banda IF/banda base:CC: 1 GHz
Ganancia de conversión:1,6 dB típico a 2,14 GHz
Figura de ruido:11,7 dB típico
Entrada IP3 (IIP3):+28.7 dBm típico
Entrada P1dB:+12.3 dBm típico
Rechazo de imagen:40 dB típico
Rango de frecuencia LO:300MHz – 9GHz
Potencia de entrada LO:–4 dBm a +6 dBm
Aislamiento LO a RF:40 dB típico
Fuga LO a IF:55 dB típico
Voltaje de la fuente de alimentación: +5 V ±10%
Corriente de suministro:385 mA típico
Tipo de salida:Salidas diferenciales de banda base I/Q

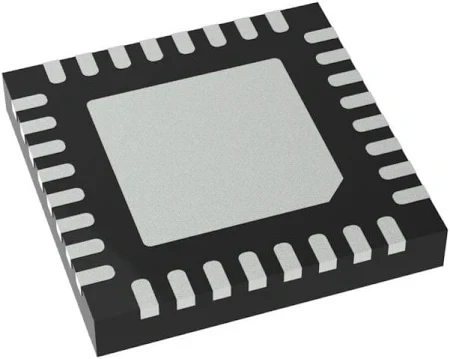

Tipo de paquete:32-QFN de plomo (almohadilla expuesta sin plomo)
Tamaño del paquete:5 mm × 5 mm × 0,75 mm
Montaje:Montaje en superficie (SMD)
Rango de temperatura de funcionamiento:–40 grados a +105 grados
RoHS/ALCANCE:Conforme y libre de Pb-
Aspectos destacados del rendimiento
Rango de frecuencia extremadamente amplio (300 MHz – 9 GHz)
Alta linealidad y baja distorsión para receptores multi-estándar
Los amplificadores de banda base y buffer LO integrados simplifican el diseño
El amplio ancho de banda IF permite esquemas de modulación complejos
Excelente equilibrio de fase y amplitud de canal-a-canal
Optimizado para módulos RF compactos y de bajo consumo y alto-rendimiento
Aplicaciones
Estaciones base 5G / 4G / LTE / WiMAX
Radios de microondas punto-a-punto
Receptores de radio-definidos por software (SDR)
Analizadores de espectro e instrumentación de RF.
Sistemas de comunicación por satélite.
Adquisición de datos I/Q de alta-velocidad
