LTM4623EY#PBF

Características clave

Tipo:Regulador de módulo µ de CC/CC reductor-reductor

Rango de voltaje de entrada: 4 V – 20 V

Rango de voltaje de salida:0,6 V – 5,5 V (programable mediante divisor de resistencia)

Corriente de salida:Hasta 3 A continuos

Frecuencia de conmutación:1 MHz típico

Eficiencia:Hasta 94% (con entrada de 12 V, salida de 3,3 V, carga de 3 A)

Modo de control:Modo actual con respuesta transitoria rápida

Corriente de reposo:25 µA típico (apagado)

Arranque-suave/seguimiento:Programable

Protecciones:

Protección contra sobretensión (OVP)

Protección contra sobrecorriente (OCP)

Protección contra sobretemperatura (OTP)

Sincronización:Sincronización de reloj externo hasta 3 MHz

Sentido Remoto:Sí (para precisión de regulación de carga)

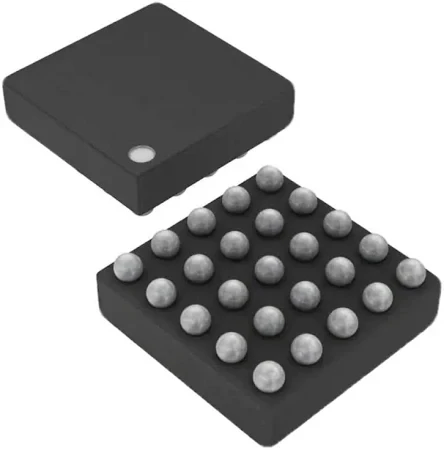

Tipo de paquete:Paquete de µModule LGA / BGA de 25 bolas

Dimensiones del paquete:6,25 mm × 6,25 mm × 1,82 mm (LGA), 2,42 mm (BGA)

Rango de temperatura de funcionamiento:–40 grados a +125 grados

RoHS/ALCANCE:Conforme y libre de Pb-

---

Aspectos destacados del rendimiento

El módulo de alimentación totalmente integrado simplifica el diseño de la PCB y reduce el tiempo de diseño

Alta eficiencia y tamaño compacto (6,25 × 6,25 mm)

Admite rieles digitales de bajo-voltaje de hasta 0,6 V

Baja ondulación de salida y bajo rendimiento EMI

Admite operación en paralelo para una mayor salida de corriente

Rendimiento térmico optimizado con baja resistencia de unión-a-ambiente

---

Aplicaciones

Fuentes de alimentación FPGA, DSP y ASIC

Infraestructura de redes y telecomunicaciones

Equipos industriales y médicos.

Sistemas portátiles e integrados

Instrumentos de prueba y medición.

Reguladores de punto-de-carga (POL) de alta-densidad
