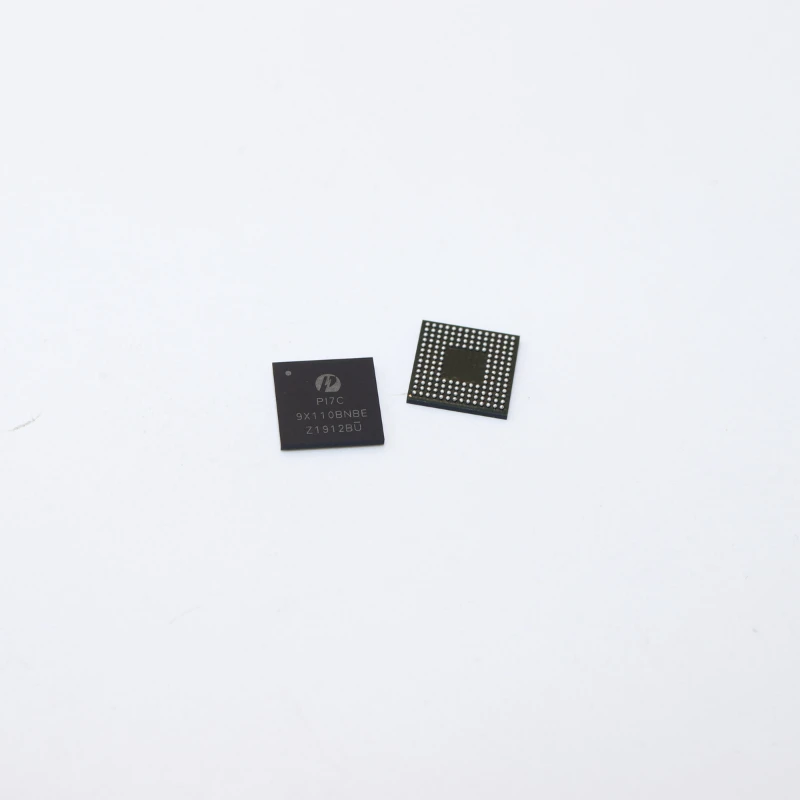

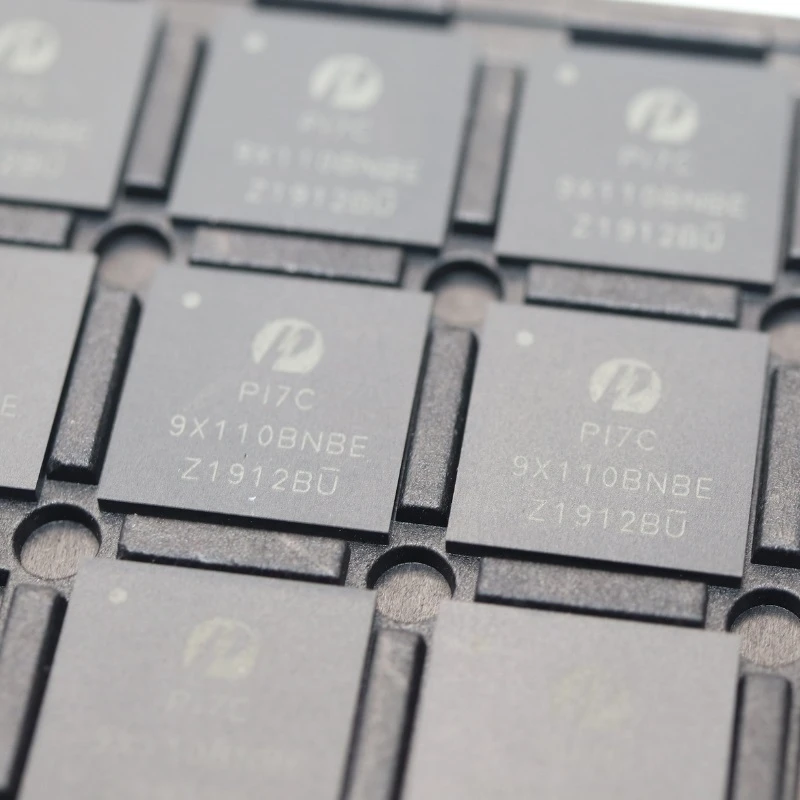

PI7C9X110BNBE

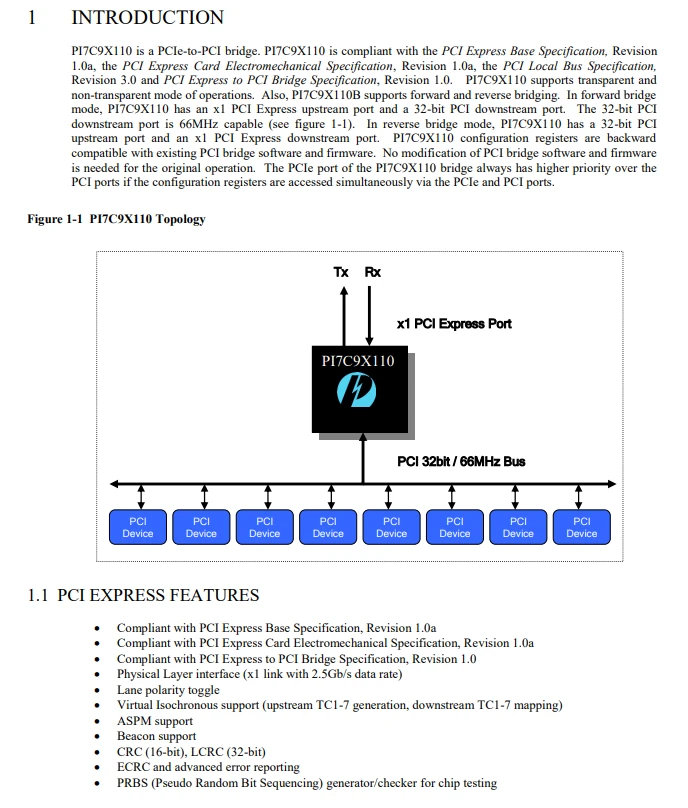

PI7C9X110 es un puente de PCIe a PCI. PI7C9X110 cumple con la especificación base de PCI Express, revisión 1.0a, la especificación electromecánica de la tarjeta PCI Express, revisión 1.0a, la especificación de bus local PCI, revisión 3.0 y PCI Express a PCI Bridge Specification, Revisión 1.0. PI7C9X110 admite el modo de operaciones transparente y no transparente. Además, PI7C9X110B admite puentes directos e inversos. En el modo de puente directo, PI7C9X110 tiene un puerto de subida PCI Express x1 y un puerto de bajada PCI de 32- bits. El puerto de descarga PCI de 32- bits tiene capacidad para 66 MHz (consulte la figura 1-1). En el modo de puente inverso, PI7C9X110 tiene un puerto de subida PCI de 32- bits y un puerto de bajada PCI Express x1. Los registros de configuración PI7C9X110 son compatibles con versiones anteriores del software y el firmware del puente PCI existente. No se necesita ninguna modificación del software y firmware del puente PCI para la operación original. El puerto PCIe del puente PI7C9X110 siempre tiene mayor prioridad sobre los puertos PCI si se accede a los registros de configuración simultáneamente a través de los puertos PCIe y PCI.
