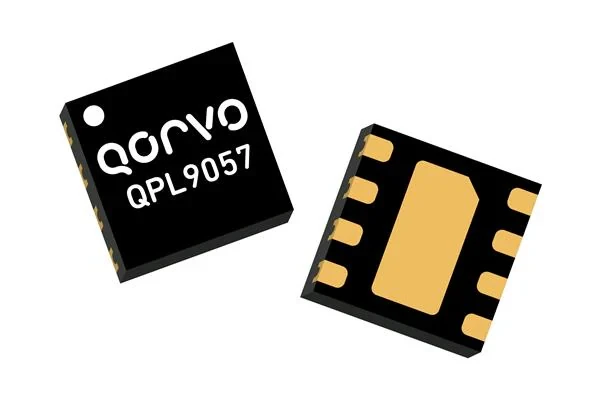

QPL9057TR7
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.
Solicitar este componente ↗El QPL9057TR7 es un amplificador (LNA) de alta-linealidad y bajo{3}}ruido diseñado para comunicaciones de banda ancha e infraestructura inalámbrica.
Información del producto
Características clave
Tipo:Amplificador de banda ancha de bajo ruido (LNA)
Rango de frecuencia:50MHz – 6GHz
Ganar:19,7 dB típico a 2,6 GHz
Figura de ruido:0,6 dB típico a 2,6 GHz
Salida IP3 (OIP3):+39.5 dBm típico
Entrada P1dB:+19.6 dBm típico
Potencia de salida a 1 dB de compresión (P1dB):19,5 dBm típico
Pérdida de retorno de entrada:14 dB típico
Pérdida de retorno de salida:20 dB típico
Tensión de polarización (VDD):+5 V típico
Corriente de polarización (IDD):90 mA típico
Tipo de paquete:QFN de 2 × 2 mm (8 pines)
Estilo de montaje:Montaje en superficie (SMD)
Rango de temperatura de funcionamiento:–40 grados a +85 grados
Clasificación ESD:Clase 1C (1000 V HBM)
RoHS/ALCANCE:Cumple con las normas y está libre de-plomos
Aspectos destacados del rendimiento
Figura de ruido muy baja (0,6 dB) para una alta sensibilidad del receptor
Excelente linealidad y manejo de potencia para un alto rango dinámico
Adaptado internamente a 50 Ω para facilitar su uso
Cobertura de banda ancha de hasta 6 GHz con respuesta de ganancia plana
Paquete QFN pequeño de 2 × 2 mm ideal para diseños de RF densos
Polarización simple con control de polarización activo integrado
Aplicaciones
Estaciones base 4G/5G y celdas pequeñas
Sistemas Wi-Fi 6/Wi-Fi 7
Amplificadores de banda ancha y CATV
Equipos de prueba y medición.
Etapas de amplificador de bajo ruido-frontal-de RF
Sistemas de microondas y RF de uso general-
