TPS22810TDBVRQ1
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.
Solicitar este componente ↗El TPS22810TDBVRQ1 es un interruptor de carga de canal único-de calidad automotriz-diseñado para controlar de forma segura la distribución de energía en sistemas de hasta 18 V.
Información del producto
Características clave
Tipo:Interruptor de carga del lado alto-
Calificación automotriz:Certificación AEC-Q100
Rango de voltaje de entrada: 2.7 V – 18 V
Corriente de salida (continua):Hasta 2 A
En-Resistencia (REN):
79 mΩ típico a 12 V, 25 grados
92 mΩ típico a 5 V, 25 grados
Corriente de reposo:2,2 µA típico
Corriente de apagado:< 1 µA
Tiempo de subida:Ajustable con condensador externo (velocidad de respuesta programable)
Descarga de salida:Despliegue activo-hacia abajo para un apagado rápido-
Bloqueo de corriente inversa:Sí (cuando está deshabilitado)
Lógica de control:Activa-alta habilitación (compatible con CMOS/TTL)
Funciones de protección:
Control de corriente de irrupción mediante ajuste de velocidad de rotación
Protección de corriente inversa
Bloqueo por subtensión (UVLO)
Apagado térmico

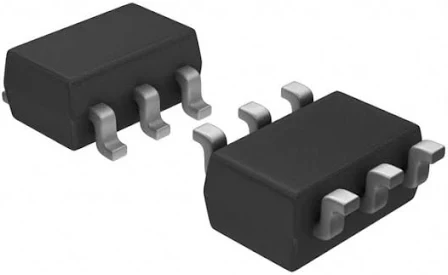

Tipo de paquete:SOT-23-6 (DBV)
Dimensiones del paquete:2,9 mm × 1,6 mm × 1,1 mm
Montaje:Montaje en superficie-(SMD)
Rango de temperatura de funcionamiento:–40 grados a +105 grados
RoHS/ALCANCE:Cumple con las normas y está libre de-plomos
Aspectos destacados del rendimiento
Automoción-calificada, AEC-Q100 Grado 1
Funciona desde rieles de bajo-voltaje de hasta 18 V para un diseño flexible
Baja resistencia de encendido-para un cambio de energía eficiente
La velocidad de respuesta ajustable minimiza la caída de voltaje y la EMI
La descarga de salida rápida integrada garantiza un apagado seguro
Protección de corriente inversa para la confiabilidad del sistema
Paquete pequeño SOT-23-6 ideal para diseños con espacio limitado
Aplicaciones
Unidades de control electrónico (ECU) para automóviles
Sistemas de infoentretenimiento y ADAS
Distribución de energía en dispositivos industriales y portátiles.
Sistemas y subsistemas que funcionan con baterías-
Secuenciación y protección de alimentación de carril de 12 V
Puerta de alimentación USB y sensor
