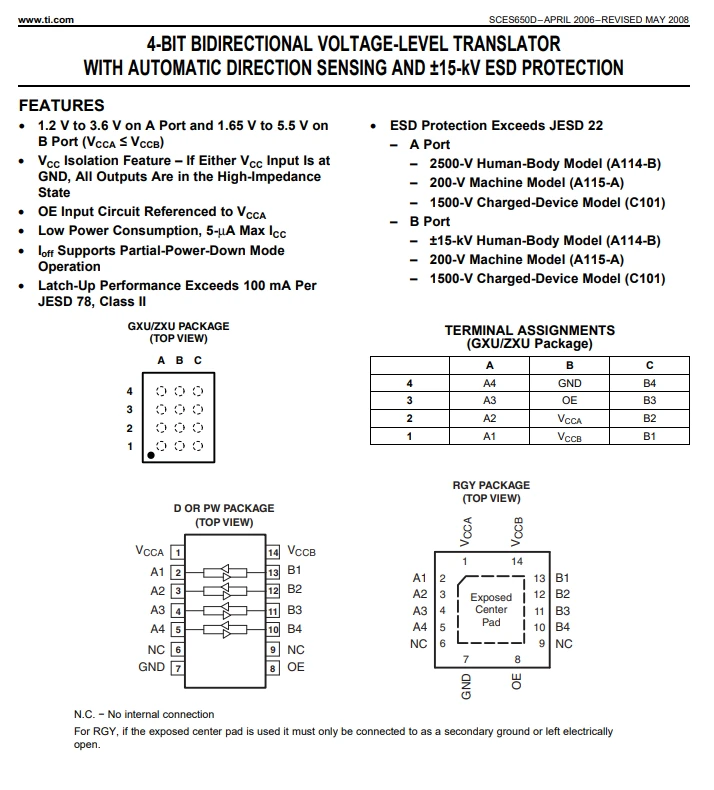

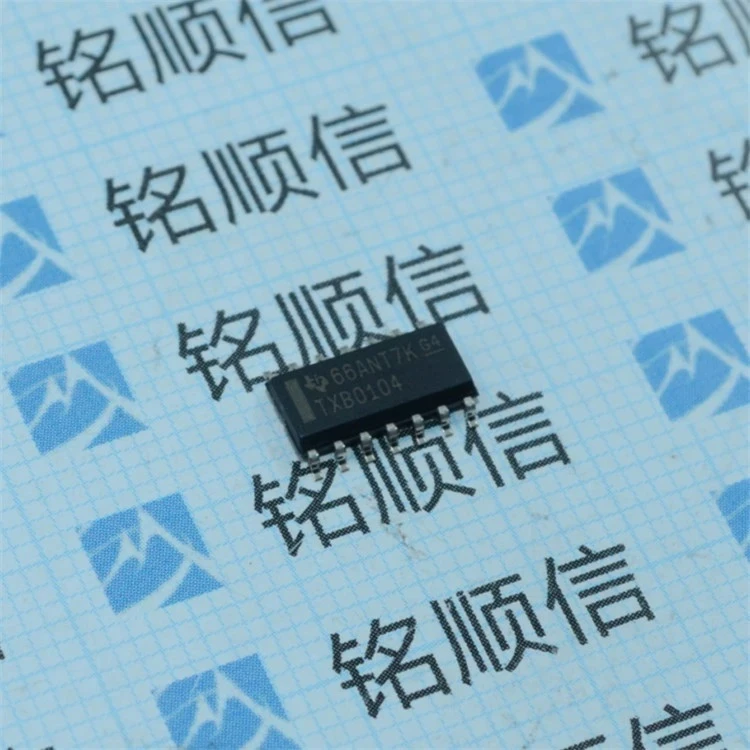

TXB0104D

DESCRIPCIÓN/INFORMACIÓN DE PEDIDOS
Este traductor no inversor de 4- bits utiliza dos rieles de suministro de energía configurables independientes. El puerto A está diseñado para rastrear VCCA. VCCA acepta cualquier voltaje de suministro de 1,2 V a 3,6 V. El puerto B está diseñado para rastrear VCCB. VCCB acepta cualquier voltaje de suministro de 1,65 V a 5,5 V. Esto permite una traducción bidireccional de bajo voltaje universal entre cualquiera de los nodos de voltaje de 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V y 5-V. VCCA no debe superar a VCCB.

Cuando la entrada de habilitación de salida (OE) es baja, todas las salidas se colocan en el estado de alta impedancia. Para garantizar el estado de alta impedancia durante el encendido o apagado, la OE debe estar conectada a GND a través de una resistencia pulldown; el valor mínimo de la resistencia está determinado por la capacidad de generación de corriente del controlador.

El TXB0104 está diseñado para que el circuito de entrada OE sea suministrado por VCCA. Este dispositivo está completamente especificado para aplicaciones de apagado parcial utilizando I off. El circuito I off desactiva las salidas, lo que evita el reflujo de corriente perjudicial a través del dispositivo cuando se apaga.
