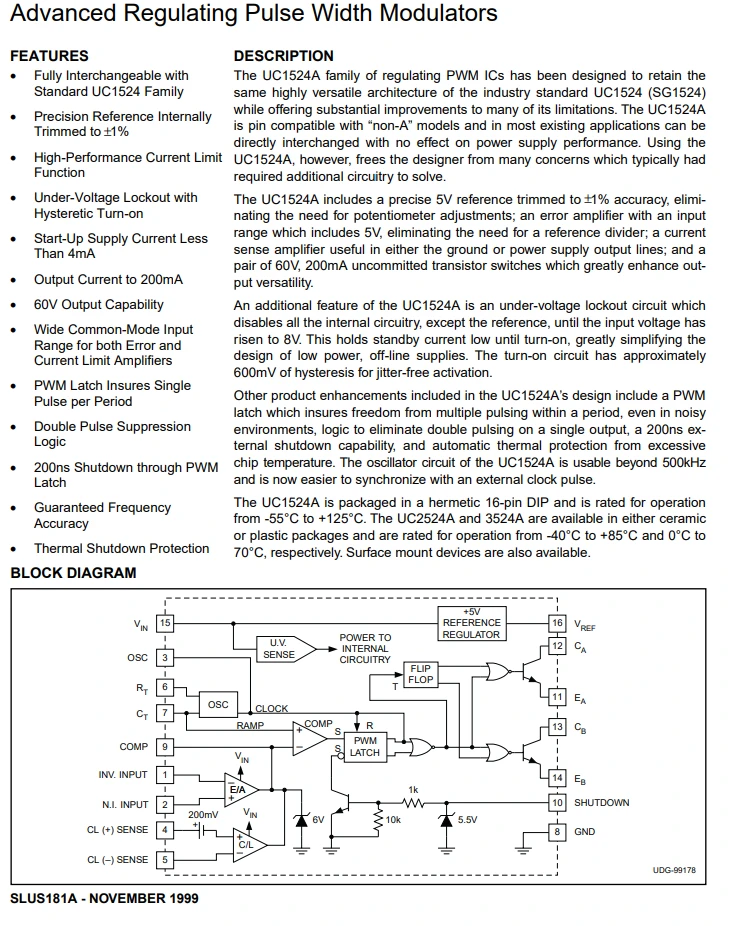

DESCRIPCIÓN
La familia UC1524A de circuitos integrados de regulación PWM ha sido diseñada para conservar la misma arquitectura altamente versátil del estándar industrial UC1524 (SG1524) y, al mismo tiempo, ofrecer mejoras sustanciales en muchas de sus limitaciones. El UC1524A es compatible con los pines de los modelos "no A" y, en la mayoría de las aplicaciones existentes, se puede intercambiar directamente sin que esto afecte al rendimiento de la fuente de alimentación. Sin embargo, el uso del UC1524A libera al diseñador de muchas preocupaciones que, por lo general, habrían requerido circuitos adicionales para resolverlas.
El UC1524A incluye una referencia precisa de 5 V ajustada a una precisión de ±1 %, lo que elimina la necesidad de ajustes del potenciómetro; un amplificador de error con un rango de entrada que incluye 5 V, lo que elimina la necesidad de un divisor de referencia; un amplificador de detección de corriente útil en las líneas de salida de tierra o de fuente de alimentación; y un par de interruptores de transistores no comprometidos de 60 V, 200 mA que mejoran enormemente la versatilidad de salida.
Una característica adicional del UC1524A es un circuito de bloqueo por bajo voltaje que desactiva todos los circuitos internos, excepto la referencia, hasta que el voltaje de entrada haya aumentado a 8 V. Esto mantiene baja la corriente de espera hasta el encendido, simplificando enormemente el diseño de fuentes de alimentación fuera de línea de bajo consumo. El circuito de encendido tiene aproximadamente 600 mV de histéresis para una activación sin fluctuaciones. Otras mejoras del producto incluidas en el diseño del UC1524A incluyen un pestillo PWM que asegura la ausencia de múltiples pulsos dentro de un período, incluso en entornos ruidosos, lógica para eliminar los pulsos dobles en una sola salida, una capacidad de apagado externo de 200 ns y protección térmica automática contra exceso de voltaje.
Temperatura del chip. El circuito oscilador del UC1524A se puede utilizar a más de 500 kHz y ahora es más fácil de sincronizar con un pulso de reloj externo.

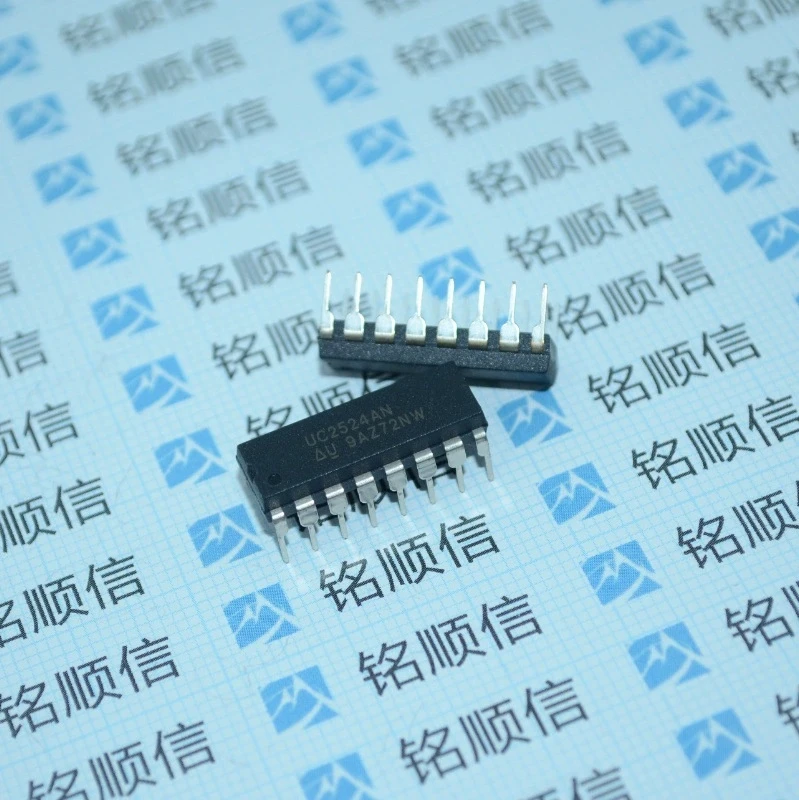

El UC1524A está encapsulado en un DIP hermético de 16- pines y está clasificado para funcionar de -55 grados a +125 grados. El UC2524A y el UC2524A están disponibles en encapsulados de cerámica o plástico y están clasificados para funcionar de -40 grados a +85 grados y de 0 grados a 70 grados, respectivamente. También hay dispositivos de montaje en superficie disponibles.
