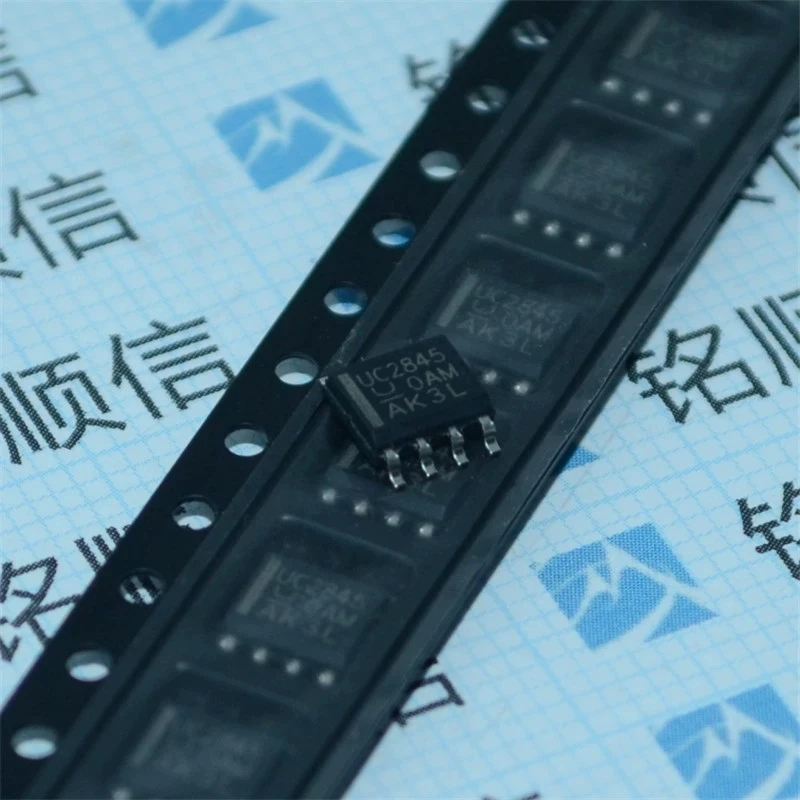

UC2845D8TR

DESCRIPCIÓN

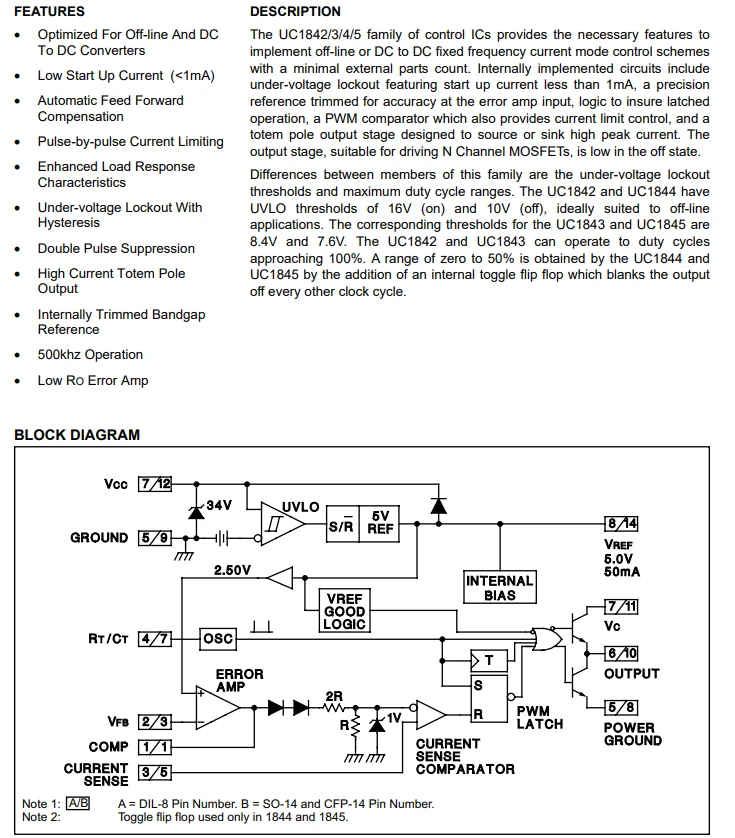

La familia de circuitos integrados de control UC1842/3/4/5 proporciona las características necesarias para implementar esquemas de control de corriente de frecuencia fija de CC a CC o fuera de línea con un recuento mínimo de piezas externas. Los circuitos implementados internamente incluyen bloqueo por subtensión con corriente de arranque inferior a 1 mA, una referencia de precisión ajustada para mayor precisión en la entrada del amplificador de error, lógica para asegurar el funcionamiento enclavado, un comparador PWM que también proporciona control de límite de corriente y una etapa de salida tipo tótem diseñada para generar o absorber corrientes de pico altas. La etapa de salida, adecuada para controlar MOSFET de canal N, es baja en el estado apagado.

Las diferencias entre los miembros de esta familia son los umbrales de bloqueo por subtensión y los rangos máximos de ciclo de trabajo. El UC1842 y el UC1844 tienen umbrales UVLO de 16 V (encendido) y 10 V (apagado), ideales para aplicaciones fuera de línea. Los umbrales correspondientes para el UC1843 y el UC1845 son 8,4 V y 7,6 V. El UC1842 y el UC1843 pueden funcionar con ciclos de trabajo cercanos al 100 %. El UC1844 y el UC1845 obtienen un rango de cero a 50 % mediante la adición de un flip flop de conmutación interno que bloquea la salida cada dos ciclos de reloj.
