XC9536XL
Indique la cantidad, la fecha requerida y los requisitos de documentación. La disponibilidad y las condiciones de suministro se confirman durante la cotización.
Solicitar este componente ↗Información del producto
El XC9536XL es un CPLD de 3,3 V diseñado para aplicaciones de alto rendimiento y bajo voltaje en sistemas informáticos y de comunicaciones de vanguardia. Está compuesto por dos bloques de funciones 54V18 que proporcionan 800 puertas utilizables con retardos de propagación de 5 ns. Consulte la Figura 2 para obtener una descripción general de la arquitectura.

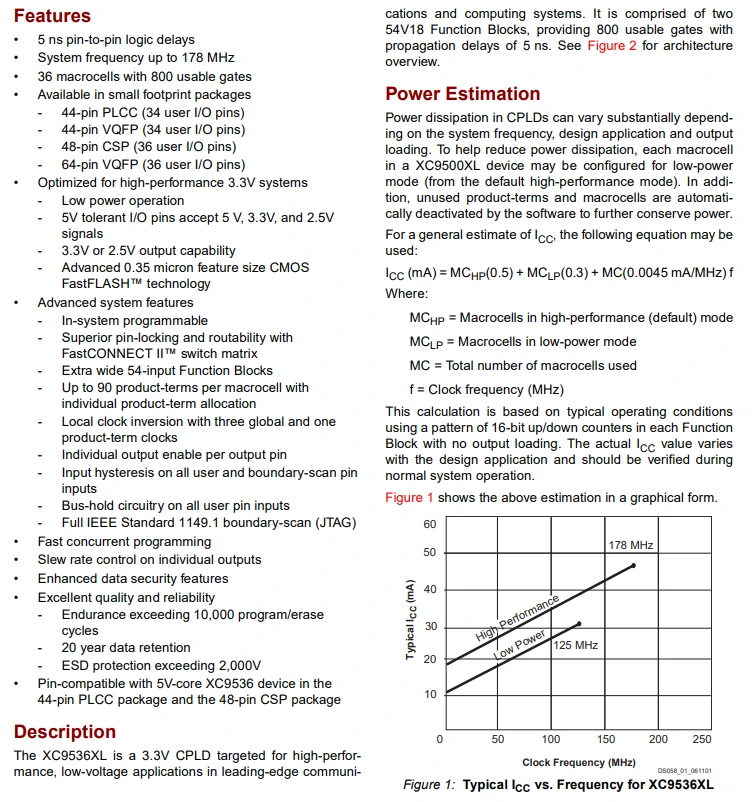

Características
• Retardos lógicos de pin a pin de 5 ns
• Frecuencia del sistema hasta 178 MHz
• 36 macroceldas con 800 puertas utilizables
• Disponible en paquetes de tamaño pequeño
PLCC de - 44- pines (34 pines de E/S de usuario)
- 44-pin VQFP (34 pines de E/S de usuario)
- 48-pin CSP (36 pines de E/S de usuario)
- 64-pin VQFP (36 pines de E/S de usuario)
• Optimizado para sistemas de 3,3 V de alto rendimiento
- Funcionamiento a bajo consumo
Los pines de E/S tolerantes a - 5V aceptan 5 V, 3,3 V y 2,5 V
señales
Capacidad de salida de - 3.3 V o 2,5 V
- CMOS avanzado con tamaño de característica de 0,35 micrones
Tecnología FastFLASH™
• Funciones avanzadas del sistema
- Programable en el sistema
- Bloqueo de pasadores y enrutamiento superiores con
Matriz de conmutación FastCONNECT II™
- Bloques de función de entrada extra anchos 54-
- Hasta 90 términos de producto por macrocelda con
Asignación individual de productos y plazos
- Inversión de reloj local con tres globales y uno
relojes de término de producto
- Habilitación de salida individual por pin de salida
- Histéresis de entrada en todos los pines de escaneo de usuario y de límite
Entradas
- Circuito de retención de bus en todas las entradas de pin del usuario
- Estándar IEEE 1149.1 completo de escaneo de límites (JTAG)
• Programación concurrente rápida
• Control de velocidad de respuesta en salidas individuales
• Funciones de seguridad de datos mejoradas
• Excelente calidad y confiabilidad.
- Resistencia superior a 10,000 programa/borrado
ciclos
- 20 años de retención de datos
- Protección ESD superior a 2,000V
• Pin compatible con el dispositivo XC9536 de 5 V-core en el
Paquete PLCC de 44-pin y paquete CSP de 48-pin
