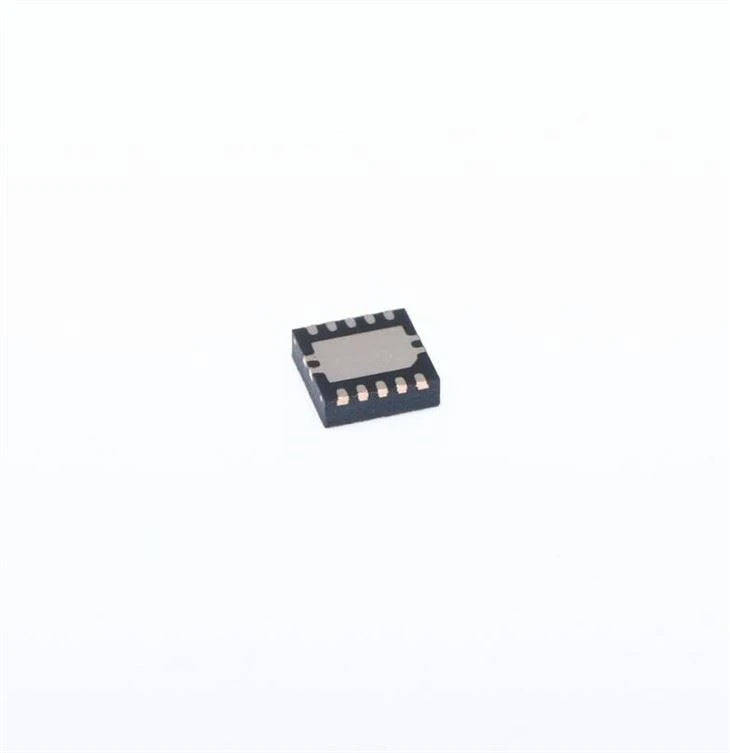

LM5166DRCR

Descripción

El LM5166 es un convertidor reductor síncrono compacto, fácil de usar, 3-V a 65-V, de coeficiente intelectual ultra bajo con alta eficiencia en amplios rangos de voltaje de entrada y corriente de carga. Con los MOSFET de potencia de lado alto y lado bajo integrados, se pueden entregar hasta 500 mA de corriente de salida a voltajes de salida fijos de 3,3 V o 5 V, o una salida ajustable. El convertidor está diseñado para simplificar la implementación al tiempo que proporciona opciones para optimizar el rendimiento de la aplicación de destino. El modo de modulación de frecuencia de pulso (PFM) se selecciona para una eficiencia de carga liviana óptima o un control de tiempo de encendido constante (COT) para una frecuencia de operación casi constante. Ambos esquemas de control no requieren compensación de bucle al tiempo que brindan una excelente respuesta transitoria de línea y carga y un breve tiempo de activación de PWM para grandes relaciones de conversión reductoras.

El MOSFET de canal P de lado alto puede funcionar con un ciclo de trabajo del 100 por ciento para el voltaje de caída más bajo y no requiere un capacitor de arranque para la activación de la compuerta. Además, el punto de ajuste del límite de corriente es ajustable para optimizar la selección del inductor para un requisito de corriente de carga particular. Las opciones de temporización de arranque seleccionables y ajustables incluyen retraso mínimo (sin arranque suave), fijo interno (900 μs) y arranque suave programable externamente usando un capacitor. Se puede usar un indicador PGOOD de drenaje abierto para la secuenciación, el informe de fallas y el monitoreo del voltaje de salida. El LM5166 está disponible en un paquete VSON de 10-pin con paso de pin de 0,5-mm.

Características



• Amplio rango de voltaje de entrada de 3 V a 65 V

• 9.7-µA Corriente de reposo sin carga

• Rango de temperatura de unión de –40 grados a 150 grados

• Opciones de VOUT fijas (3.3-V, 5-V) o ajustables

• Cumple con los estándares EMI EN55022 / CISPR 22

• Interruptor reductor de PFET 1-Ω integrado: admite un ciclo de trabajo del 100 por ciento para baja caída

• Rectificador síncrono integrado 0.5-Ω NFET: elimina el diodo Schottky externo

• Compatibilidad con límite de corriente máxima programable: – Cargas de 500-mA, 300-mA o 200-mA

• Operación de modo PFM o COT seleccionable

• 1.223-V ±1,2 por ciento de referencia de voltaje interno

• Frecuencia de conmutación hasta 600 kHz

• 900-µs de arranque suave interno o ajustable externamente

• Emulación de diodo y salto de pulso para una eficiencia de carga ligera ultra alta

• Sin compensación de bucle ni componentes de arranque

• Habilitación de precisión y UVLO de entrada con histéresis

• Indicador de energía de drenaje abierto bueno

• Protección de apagado térmico con histéresis

• Compatible pin a pin con el LM5165

• 10-Pasador, 3-mm × 3-mm Paquete VSON

• Cree un diseño de regulador personalizado con WEBENCH® Power Designer

Aplicaciones



• Automatización de fábricas y edificios

• Aplicaciones automotrices y alimentadas por batería

• Reemplazo de LDO de alto voltaje

• Suministros de polarización de baja potencia
