Descripción general

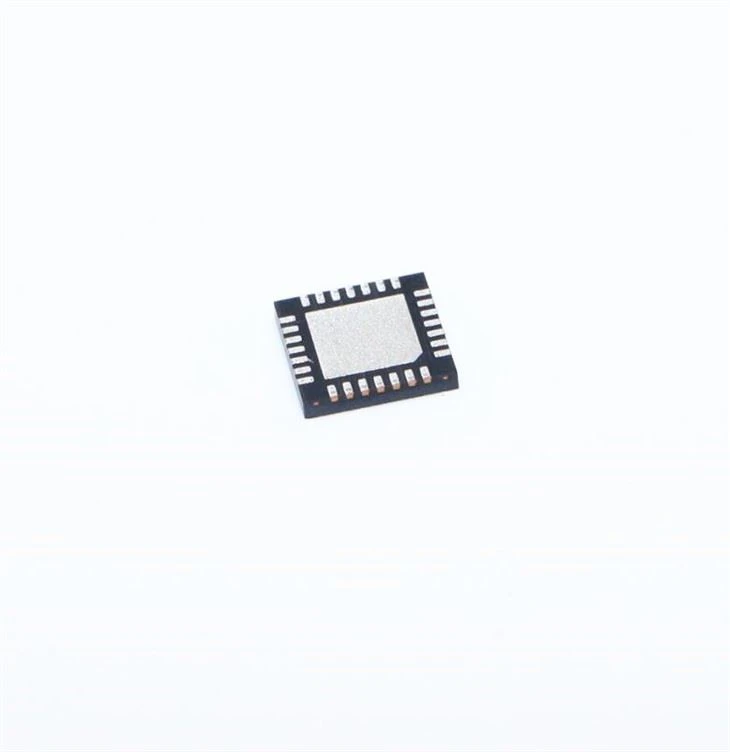

El MAX{{0}} integra un controlador PWM reductor síncrono para generar VDDQ, un regulador lineal LDO de fuente y sumidero para generar VTT y un búfer de salida de referencia de 10 mA para generar VTTR. El controlador reductor impulsa dos MOSFET de canal n externos para generar voltajes de salida de hasta 0,7 V desde una entrada de 2 V a 28 V con corrientes de salida de hasta 15 A. El LDO puede hundirse o generar hasta 1,5 A continuos y 3 A de corriente máxima. Tanto la salida LDO como la salida del búfer de referencia de 10 mA se pueden hacer para rastrear el voltaje REFIN. Estas características hacen que MAX8632 sea ideal para aplicaciones de memoria DDR en computadoras de escritorio, portátiles y tarjetas gráficas.
Características
·Quick-PWM con respuesta de paso de carga de 100 ns
·Hasta un 95 por ciento de eficiencia
·Rango de voltaje de entrada de 2 V a 28 V
·Salida fija de 1,8 V/2,5 V o 0,7 V a 5,5 V ajustable
·Frecuencia de conmutación seleccionable de hasta 600 kHz
·Límite de corriente programable con capacidad de repliegue
·Arranque suave digital de 1,7 ms
· Controles independientes de apagado y espera
· Opción de protección contra sobrevoltaje/bajo voltaje
·Sección LDO del comparador de ventana Power-Good
·Capacidad VTT y VTTR totalmente integrada
·VTT tiene una capacidad de fuente/hundimiento de ±3 A
·Solo se requiere capacitancia cerámica de 20 µF para VTT
·Salidas VTT y VTTR Pista VREFIN/2
·Diseños de capacitores de salida totalmente cerámicos
·1.0Rango de voltaje de entrada de V a 2,8 V
·Comparador de ventana Power-Good
