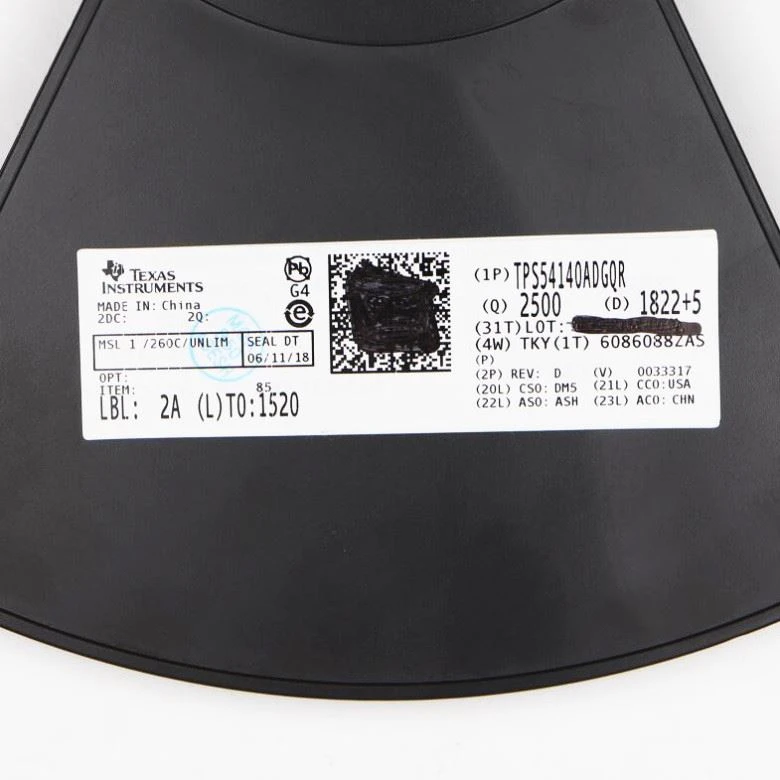

TPS54140ADGQ

Funciones

●Rango de voltaje de entrada de 3.5 V a 42 V

●MOSFET de lado alto de 200 mΩ

● Alta eficiencia en cargas ligeras con un modo ecológico de salto de pulso™

●Umbral de habilitación más ajustado que TPS54140 para un voltaje UVLO más preciso

●Voltaje UVLO ajustable e histéresis

●Corriente de reposo de funcionamiento de 116-μA

●Corriente de apagado de 1.3-μA

●Frecuencia de conmutación de 100 kHz a 2,5 MHz

●Se sincroniza con el reloj externo

●Inicio / secuenciación lenta ajustable

● Potencia UV y OV Buena salida

●Referencia de voltaje interno de 0.8-V

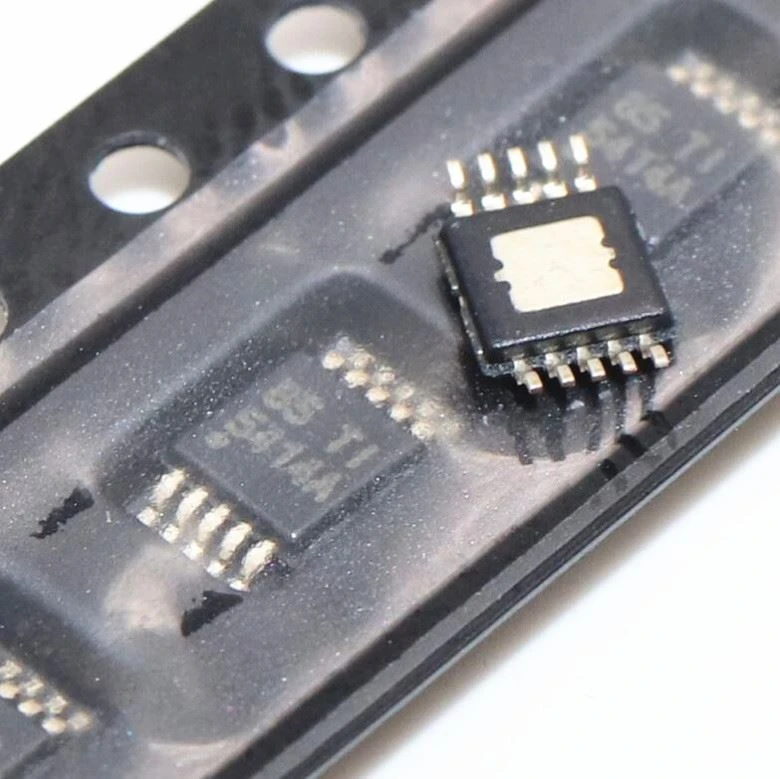

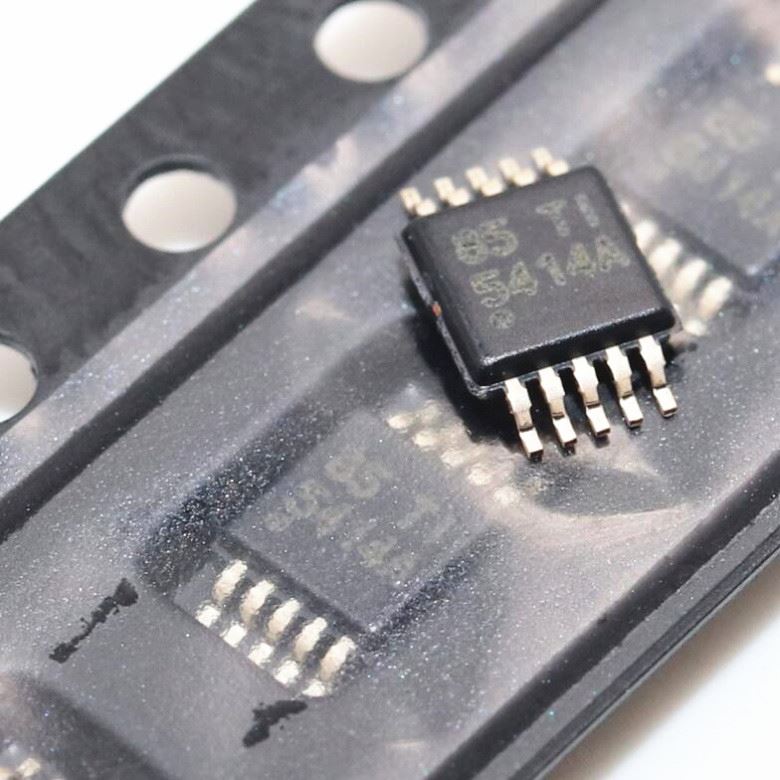

●MSOP10 y 3 mm × paquete VSON-10 de 3 mm con PowerPAD™

●Compatible con WEBENCH® y la herramienta de software SwitcherPro™

Aplicaciones

●Sistemas industriales y comerciales de baja potencia de 12 V y 24 V

●Accesorios automotrices del mercado de accesorios: video, GPS, entretenimiento

Descripción

El dispositivo TPS54140A es un regulador reductor de 42 V, 1.5 A con un control de modo de corriente MOSFET de lado alto integrado que proporciona una compensación externa simple y una selección flexible de componentes. Un modo de salto de pulso de ondulación bajo reduce la corriente de suministro de salida regulada sin carga a 116 μA. Utilizando el pin de activación, la corriente de alimentación de apagado se reduce a 1,3 μA.

El bloqueo de subtensión se establece internamente en 2,5 V, pero se puede aumentar utilizando el pin de activación. La rampa de inicio de voltaje de salida está controlada por el pin de inicio lento que también se puede configurar para secuenciación / seguimiento. Una buena señal de potencia de drenaje abierto indica que la salida está dentro del 94% al 107% de su voltaje nominal.

Un amplio rango de frecuencia de conmutación permite optimizar la eficiencia y el tamaño de los componentes externos. El plegado de frecuencia hacia atrás y el apagado térmico protegen la pieza durante una condición de sobrecarga.
