TPS5420DR

FUNCIONES

●Corriente de salida continua de hasta 2 A (pico de 3 A)

●Alta eficiencia de hasta el 95% habilitada por el interruptor MOSFET integrado de 110 mΩ

●La compensación interna minimiza el recuento de piezas externas

●Frecuencia de conmutación fija de 500 kHz para un tamaño de filtro pequeño

● Sistema protegido por limitación de sobrecorriente, protección contra sobrevoltaje y apagado térmico

●–Rango de temperatura de la unión de funcionamiento de 40 °C a 125 °C

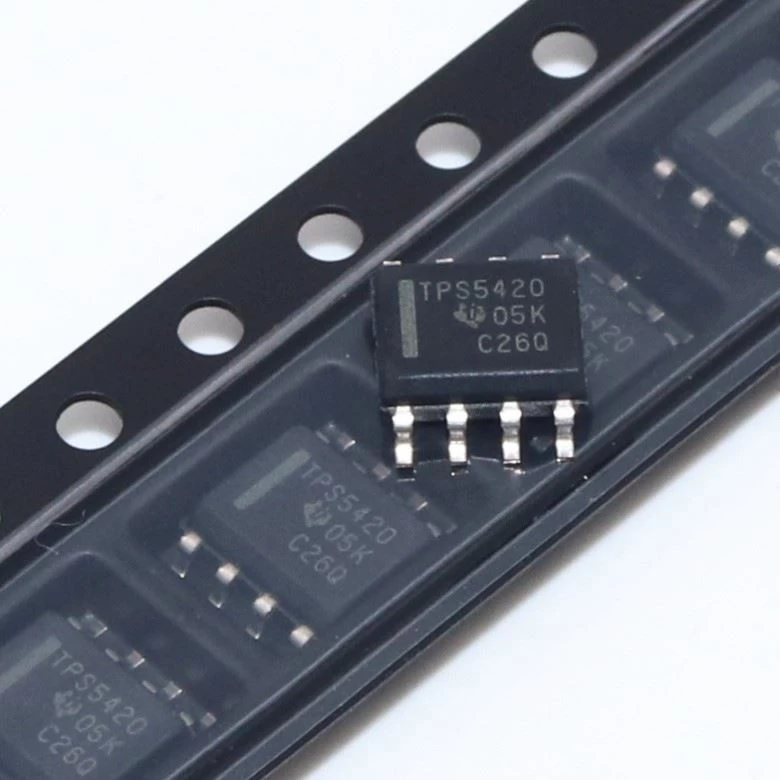

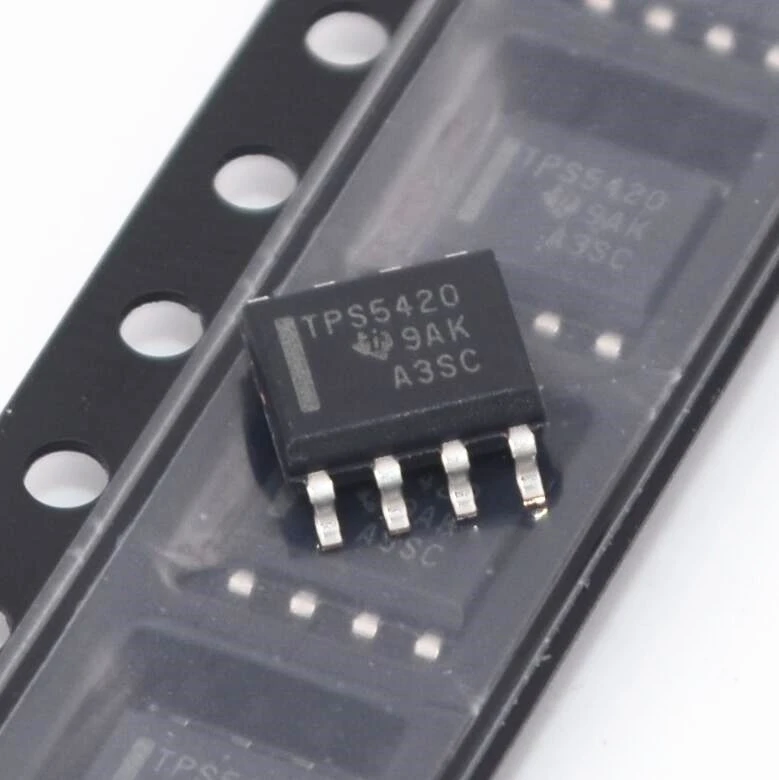

●Disponible en un pequeño paquete SOIC de 8 pines

APLICACIONES

●Consumidor: decodificador, DVD, pantallas LCD

●Sistemas de alimentación distribuida de 12 V / 24 V

DESCRIPCIÓN

El TPS5420 es un convertidor PWM de alta corriente de salida que integra un MOSFET de canal N de lado alto de baja resistencia. Incluido en el sustrato con las características enumeradas es un amplificador de error de voltaje de alto rendimiento que proporciona una precisión de regulación de voltaje estricta en condiciones transitorias; un circuito de bloqueo por debajo de la tensión para evitar el arranque hasta que el voltaje de entrada alcance los 5,5 V; un circuito de arranque lento establecido internamente para limitar las corrientes de entrada; y un circuito de alimentación y avance de voltaje para mejorar la respuesta transitoria. Usando el pin ENA, la corriente de suministro de apagado se reduce a 18 μA típicamente. Otras características incluyen una activación activa-alta, limitación de sobrecorriente, protección contra sobretensiones y apagado térmico. Para reducir la complejidad del diseño y el recuento de componentes externos, el bucle de retroalimentación TPS5420 se compensa internamente.

El dispositivo TPS5420 está disponible en un paquete SOIC de 8 pines fácil de usar. TI proporciona módulos de evaluación y la herramienta de software Designer para ayudar a lograr rápidamente diseños de fuentes de alimentación de alto rendimiento para cumplir con los ciclos agresivos de desarrollo de equipos.
