Funciones
●Rango de voltaje de entrada de conversión (PVIN): 1.5 V a 16 V
●Rango de voltaje de polarización de entrada (VDD): 4.5 V a 22 V
●Rango de voltaje de salida: 0.6 V a 5.5 V
●MOSFET de potencia integrados de 2,9 mΩ y 1,2 mΩ con corriente de salida continua de 40 A
●Referencia de voltaje de 0.6 V a 1.2 V en pasos de 50 mV usando el pin VSEL
●±0.5%, Rango de tolerancia de 0.9-VREF: temperatura de unión de –40 ° C a + 125 ° C
●Amplificador de sentido remoto diferencial verdadero
● Bucle de control D-CAP3™ para admitir condensadores a granel grandes y / o MLCC pequeños sin compensación externa
●Control adaptativo a tiempo con 4 configuraciones de frecuencia seleccionables: 425 kHz, 650 kHz, 875 kHz y 1.05 MHz
●Límite de corriente programable y compensado por temperatura con RILIM y abrazadera OC • Elección de hipo o cierre OVP o UVP
●Ajuste externo VDD UVLO por histéresis de precisión EN
●Soporte de puesta en marcha de Prebias
●Modo ecológico™ y FCCM seleccionable
●Conjunto completo de protección contra fallas y PGOOD
Aplicaciones
●Almacenamiento empresarial, SSD, NAS
●Infraestructura de comunicación inalámbrica y cableada
●PC industriales, automatización, ATE, PLC, videovigilancia
●Servidor empresarial, conmutadores, enrutadores
●Rieles ASIC, SoC, FPGA, DSP Core y E/S
Descripción

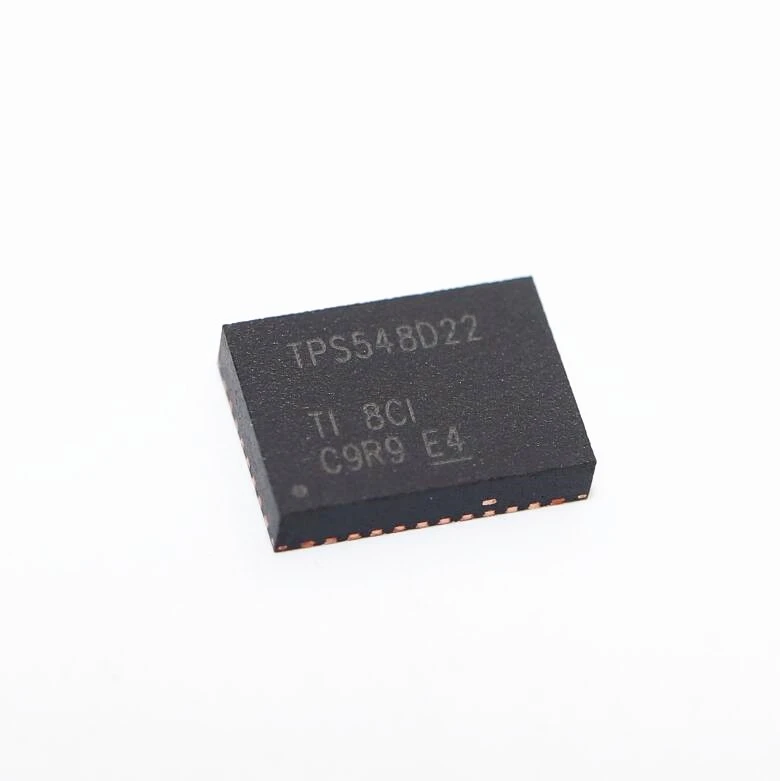

El dispositivo TPS548D22 es un convertidor compacto de un solo buck con control adaptativo a tiempo, modo D-CAP3. Está diseñado para alta precisión, alta eficiencia, respuesta transitoria rápida, facilidad de uso, bajo recuento de componentes externos y sistemas de energía conscientes del espacio.
Este dispositivo cuenta con sentido diferencial completo, FET integrados en TI con una alta resistencia de encendido de 2.9 mΩ y una resistencia de lado bajo de 1.2 mΩ. El dispositivo también cuenta con una referencia precisa de 0.5%, 0.9-V con un rango de temperatura ambiente entre –40 ° C y + 125 ° C. Las características competitivas incluyen: recuento muy bajo de componentes externos, regulación precisa de la carga y regulación de la línea, operación de salto automático o modo FCCM y control interno de arranque suave.

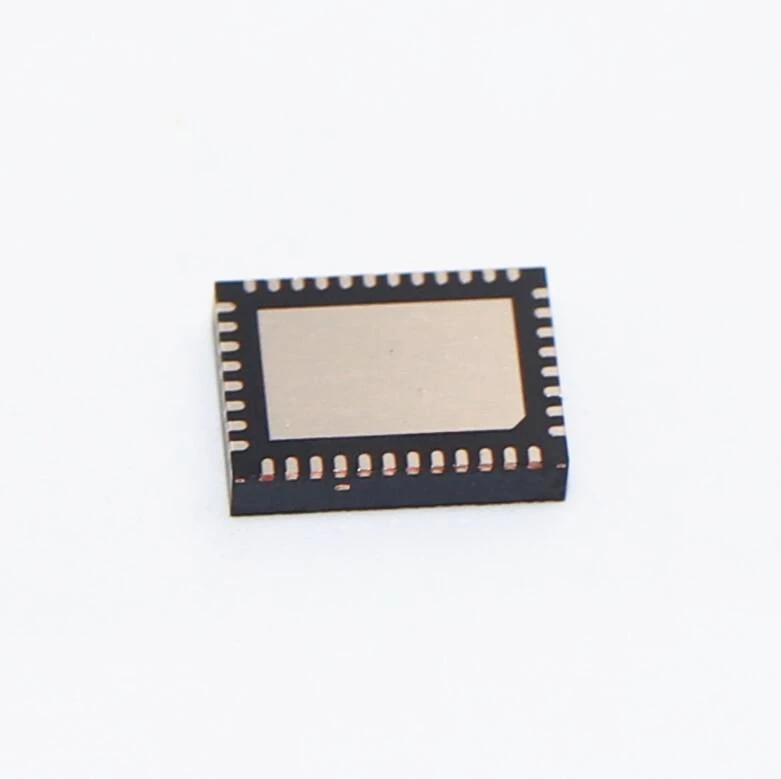

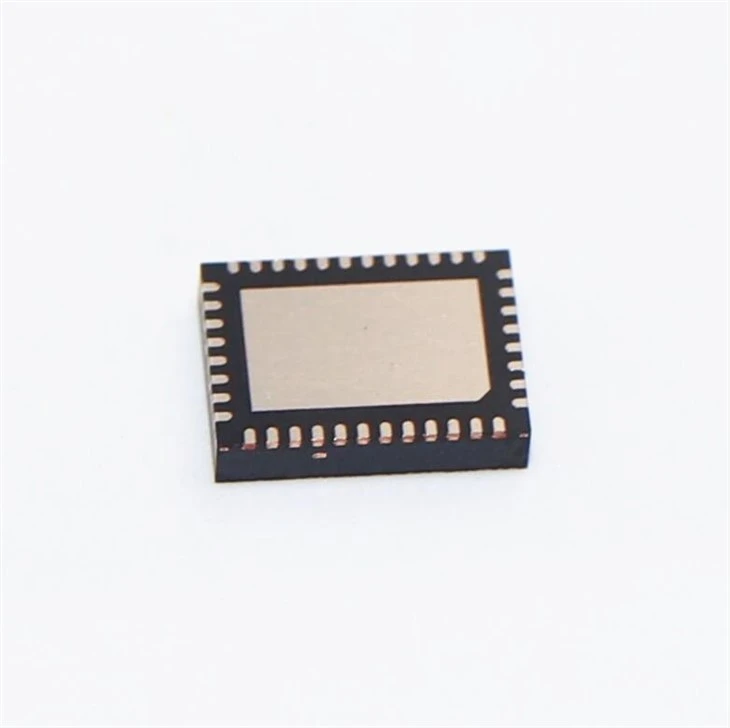

El dispositivo TPS548D22 está disponible en paquete LQFN-CLIP (RVF) de 7 mm × 5 mm, 40 pines (exento de RoHs).
