Funciones
● Convertidor reductor síncrono de alta eficiencia con hasta un 95% de eficiencia
●Rango de voltaje de entrada de 2.5 V a 6 V
● Rango de voltaje de salida ajustable de 0.7 V a V
●Opciones de voltaje de salida fijo disponibles
●Corriente de salida de hasta 300 mA
●Operación PWM de frecuencia fija de 1 MHz
● La mayor eficiencia en un amplio rango de corriente de carga debido al modo de ahorro de energía
●Corriente de reposo típica de 15 μA
●Inicio suave
● Operación de bajo abandono del ciclo de trabajo al 100%
● Posicionamiento dinámico de salida-voltaje

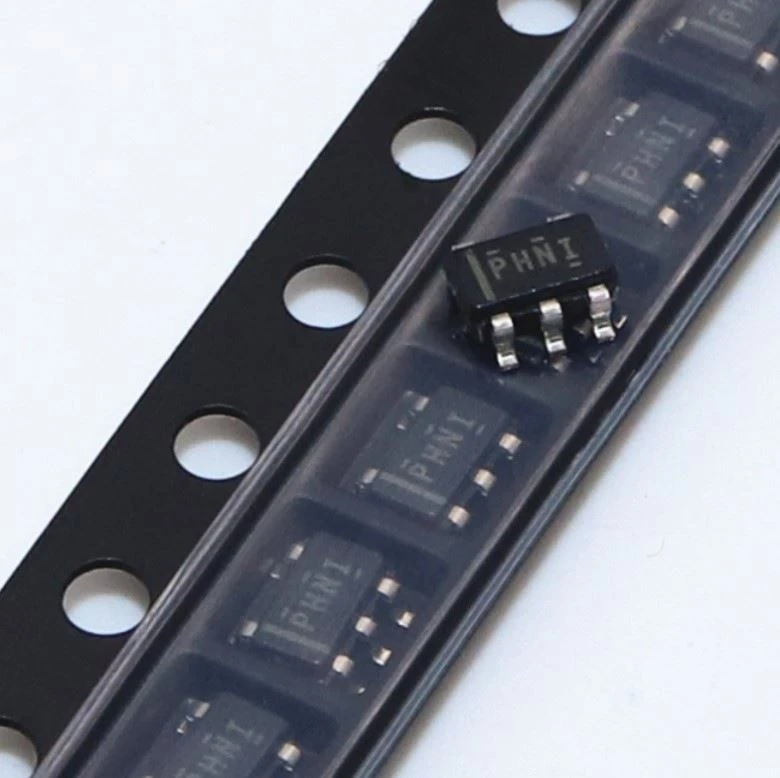

●Disponible en un paquete SOT23 de 5 pines
Aplicaciones
●PDAs y Pocket PCs
● Teléfonos celulares y teléfonos inteligentes
●Fuentes DSP de baja potencia
●Cámaras digitales
●Reproductores multimedia portátiles
●Equipo portátil
Descripción
Los dispositivos TPS6220x son una familia de convertidores reductores síncronos de alta eficiencia ideales para sistemas portátiles alimentados por baterías Li-Ion de 1 celda o NiMH/NiCd de 3 celdas. Los dispositivos también son adecuados para funcionar desde un riel de voltaje estándar de 3.3 V o 5 V.
Con un rango de voltaje de salida de 6 V hasta 0.7 V y una corriente de salida de hasta 300 mA, los dispositivos son ideales para alimentar DSP y procesadores de bajo voltaje utilizados en PDA, PC de bolsillo y teléfonos inteligentes. Bajo corriente de carga nominal, los dispositivos funcionan con una frecuencia de conmutación fija de típicamente 1 MHz. A corrientes de carga ligeras, la pieza entra en la operación de modo de ahorro de energía; la frecuencia de conmutación se reduce y la corriente de reposo es típicamente de sólo 15 μA; por lo tanto, logra la mayor eficiencia en todo el rango de corriente de carga. El TPS6220x solo necesita tres pequeños componentes externos. Junto con el paquete SOT23, se logra un tamaño mínimo de solución del sistema. Un esquema avanzado de control de modo de voltaje de respuesta rápida logra una regulación superior de la línea y la carga con pequeños condensadores de entrada y salida de cerámica.
