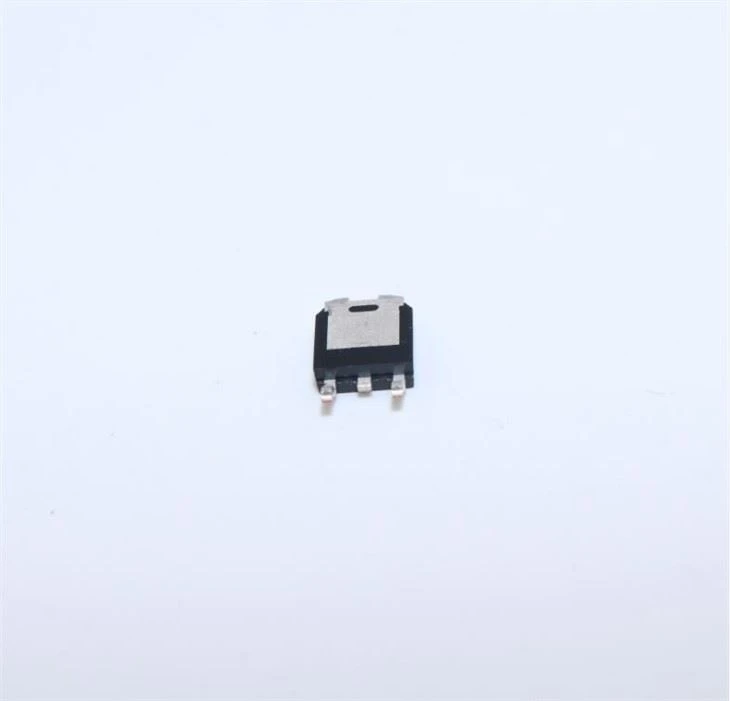

LD1117DT50CTR

Descripción



El LD1117 es un regulador de voltaje de baja caída capaz de proporcionar hasta 800 mA de corriente de salida, disponible incluso en versión ajustable (VREF=1.25 V). En cuanto a las versiones fijas, se ofrecen las siguientes tensiones de salida: 1,2 V, 1,8 V, 2,5 V, 2,85 V, 3,3 V y 5,0 V. El dispositivo se suministra en: SOT-223, DPAK, SO-8 y PARA-220. Los paquetes de montaje en superficie SOT223 y DPAK optimizan las características térmicas incluso ofreciendo un importante efecto de ahorro de espacio. El transistor de paso NPN garantiza una alta eficiencia. De hecho, en este caso, a diferencia del PNP, la corriente de reposo fluye principalmente hacia la carga. Solo se necesita un condensador mínimo de 10 µF muy común para la estabilidad. El recorte en chip permite que el regulador alcance una tolerancia de voltaje de salida muy estrecha, dentro de ± 1 por ciento a 25 grados. El LD1117 ajustable es pin a pin compatible con el otro estándar. Reguladores de tensión regulables manteniendo las mejores prestaciones en cuanto a caída y tolerancia.



Características



• Bajo voltaje de caída (1 V típ.)

• El rendimiento del dispositivo de 2,85 V es adecuado para la terminación activa SCSI-2

• Corriente de salida hasta 800 mA

• Tensión de salida fija de: 1,2 V, 1,8 V, 2,5 V, 3,3 V, 5.0 V

• Disponibilidad de versión ajustable (VREF=1.25 V)

• Corriente interna y límite térmico

• Disponible en ± 1 por ciento (a 25 grados) y 2 por ciento en el rango de temperatura completo

• Rechazo de tensión de alimentación: 75 dB (típ.)
