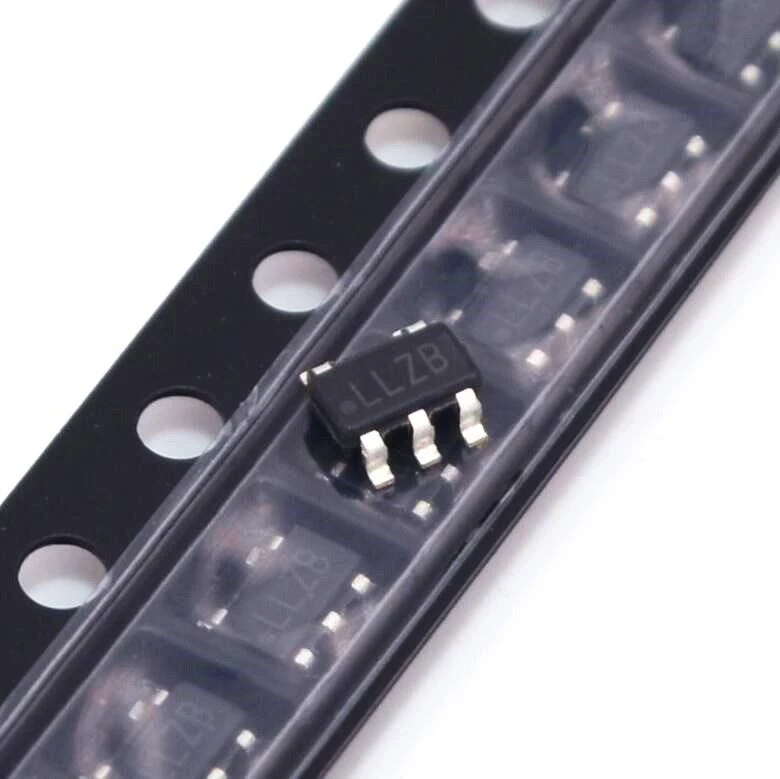

LP5907MFX-3.0

Funciones

●Rango de voltaje de entrada: 2.2 V a 5.5 V

● Rango de voltaje de salida: 1.2 V a 4.5 V

●Estable con condensadores de entrada y salida de cerámica de 1-μF

●No se requiere condensador de derivación de ruido

●Colocación remota del condensador de salida

●Protección contra sobrecarga térmica y cortocircuito

●–Temperatura de la unión de funcionamiento de 40 °C a 125 °C

●Ruido de voltaje de salida bajo:< 6.5="" µvrms="">

●PSRR: 82 dB a 1 kHz

●Tolerancia de voltaje de salida: ±2%

●Coeficiente intelectual muy bajo (habilitado): 12 μA

●Baja caída: 120 mV (típico)

●Cree un diseño personalizado utilizando el LP5907 con webench® Power Designer

Aplicaciones

●Teléfonos inteligentes

●Tabletas

●Equipos de comunicaciones

●Cámaras fotográficas digitales

●Automatización de fábricas

Descripción

El LP5907 es un LDO de bajo ruido que puede suministrar hasta 250 mA de corriente de salida. Diseñado para cumplir con los requisitos de rf y circuitos analógicos, el dispositivo LP5907 proporciona bajo ruido, alto PSRR, baja corriente de reposo y bajas cifras de respuesta transitoria de línea o carga. Utilizando nuevas técnicas de diseño innovadoras, el LP5907 ofrece un rendimiento de ruido líder en su clase sin un condensador de derivación de ruido y la capacidad de colocación remota del condensador de salida.

El dispositivo está diseñado para funcionar con una entrada de 1-μF y un condensador cerámico de salida de 1-μF (no se requiere un condensador de derivación de ruido separado).

Este dispositivo está disponible con voltajes de salida fijos de 1.2 V a 4.5 V en pasos de 25 mV. Póngase en contacto con Ventas de Texas Instruments para necesidades específicas de opciones de voltaje.
