Descripción general
Los MAX811/MAX812 son circuitos de supervisión de microprocesador de baja potencia (μP) utilizados para monitorear fuentes de alimentación en sistemas μP y digitales. Proporcionan una excelente confiabilidad del circuito y un bajo costo al eliminar los componentes externos y los ajustes cuando se usan con circuitos alimentados por 5V o 3V. El MAX811/MAX812 también proporciona una entrada de reinicio manual debounced.
Estos dispositivos realizan una sola función: afirman una señal de reinicio cada vez que el voltaje de alimentación de VCC cae por debajo de un umbral preestablecido, manteniéndolo afirmado durante al menos 140 ms después de que VCC haya aumentado por encima del umbral de reinicio. La única diferencia entre los dos dispositivos es que el MAX811 tiene una salida RESET activa-baja (que se garantiza que está en el estado correcto para VCC hasta 1V), mientras que el MAX812 tiene una salida RESET activa-alta. El comparador de reinicio está diseñado para ignorar los transitorios rápidos en VCC. Los umbrales de restablecimiento están disponibles para operar con una variedad de voltajes de alimentación.
La baja corriente de alimentación hace que el MAX811/MAX812 sea ideal para su uso en equipos portátiles. Los dispositivos vienen en un paquete SOT143 de 4 pines.
Aplicaciones
Computadoras
Controladores
Instrumentos inteligentes
Monitoreo crítico de energía μP y μC
Equipo portátil/alimentado por batería
Beneficios y características
● El monitor de voltaje integrado aumenta la robustez del sistema con un restablecimiento manual adicional
● Monitoreo de precisión de voltajes de fuente de alimentación de 3V, 3.3V y 5V
●140 ms mínimos de encendido y reinicio de ancho de pulso
- Salida RESET (MAX811), Salida RESET (MAX812)
●Sobre temperatura garantizada
●RESET garantizado Válido a VCC = 1V (MAX811)
● Inmunidad transitoria de la fuente de alimentación
●Ahorra espacio en la placa
●Sin componentes externos

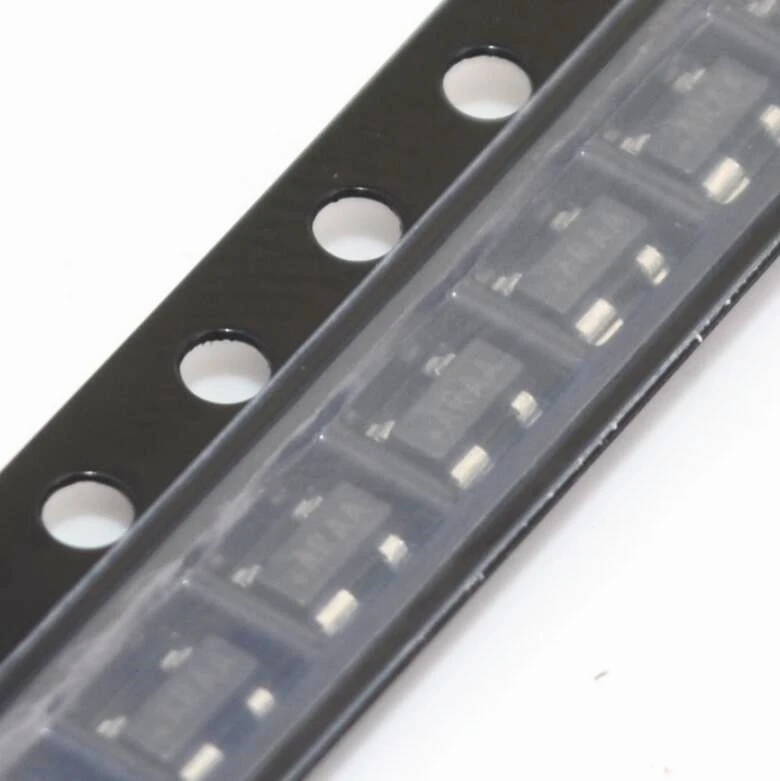

●Paquete SOT143 de 4 pines
●El bajo consumo de energía simplifica los requisitos de la fuente de alimentación
●Corriente de alimentación de 6μA
