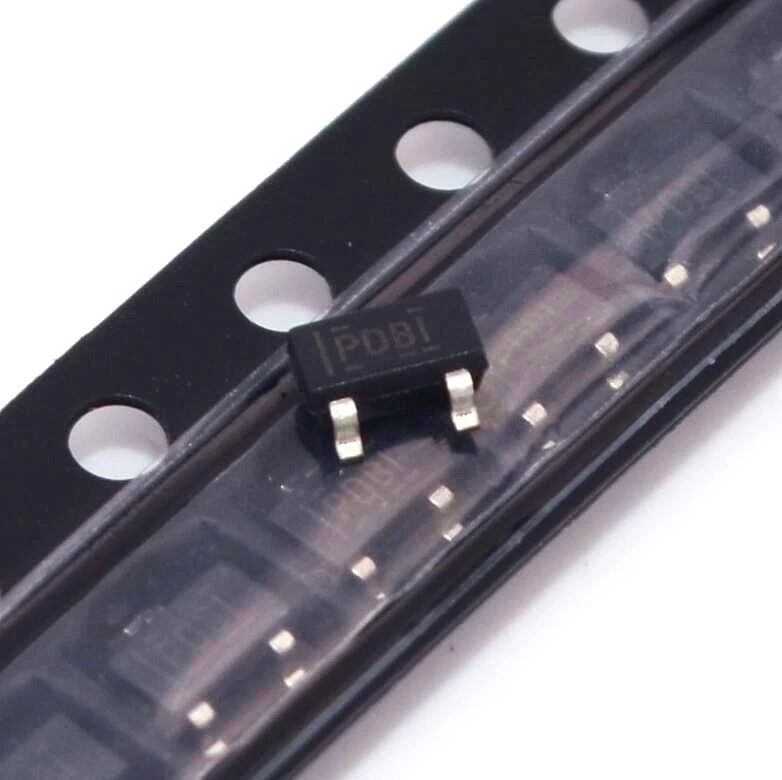

TPS3809K33DBVR

Funciones

●Paquete SOT-23 de 3 pines

●Corriente de alimentación de 9 μA (típica)

●Pin por pin compatible con MAX 809

●Rango de temperatura: –40 ° C a + 85 ° C

Aplicaciones

●Automatización de fábricas

●Altavoces inalámbricos

●Accionamientos de motor

●Servidores

●Electrodomésticos

●Medidores de electricidad

●Automatización de edificios

Descripción

La familia de circuitos de supervisión TPS3809 proporciona inicialización de circuitos y supervisión de temporización, principalmente para DSP y sistemas basados en procesadores. El nuevo dispositivo TLV809E es una alternativa con los mismos pines, funciones y parámetros eléctricos.

Durante el encendido, RESET se afirma cuando el voltaje de alimentación VDD se vuelve superior a 1.1 V. A partir de entonces, el circuito de supervisión monitorea VDD y mantiene RESET activo mientras VDD permanezca por debajo del umbral de voltaje VIT. Un temporizador interno retrasa el retorno de la salida al estado inactivo (alto) para garantizar el restablecimiento adecuado del sistema. El tiempo de retardo, td(typ) = 200 ms, comienza después de que VDD haya aumentado por encima del umbral de voltaje VIT. Cuando el voltaje de alimentación cae por debajo del voltaje umbral VIT, la salida se activa (baja) nuevamente. No se requieren componentes externos. Todos los dispositivos de esta familia tienen un VIT de voltaje de umbral de sentido fijo establecido por un divisor de voltaje interno.

El espectro de productos está diseñado para tensiones de alimentación de 2,5 V, 3 V, 3,3 V y 5 V. Los circuitos están disponibles en un SOT-23 de 3 pines. Los dispositivos TPS3809 se caracterizan por funcionar en un rango de temperatura de -40 °C a 85 °C.
